11 Приложение
VEGAFLEX 83 • 4 … 20 mA/HART - четырехпроводный
41840-R
U-130320
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
См. следующие диаграммы
Типичная погрешность измерения -
измерение уровня
5)6)
См. следующие диаграммы
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-15 mm
(-0.591")
0,2 m
(7.874")
0,08 m
(3.15")
0,04 m
(1.575")
1

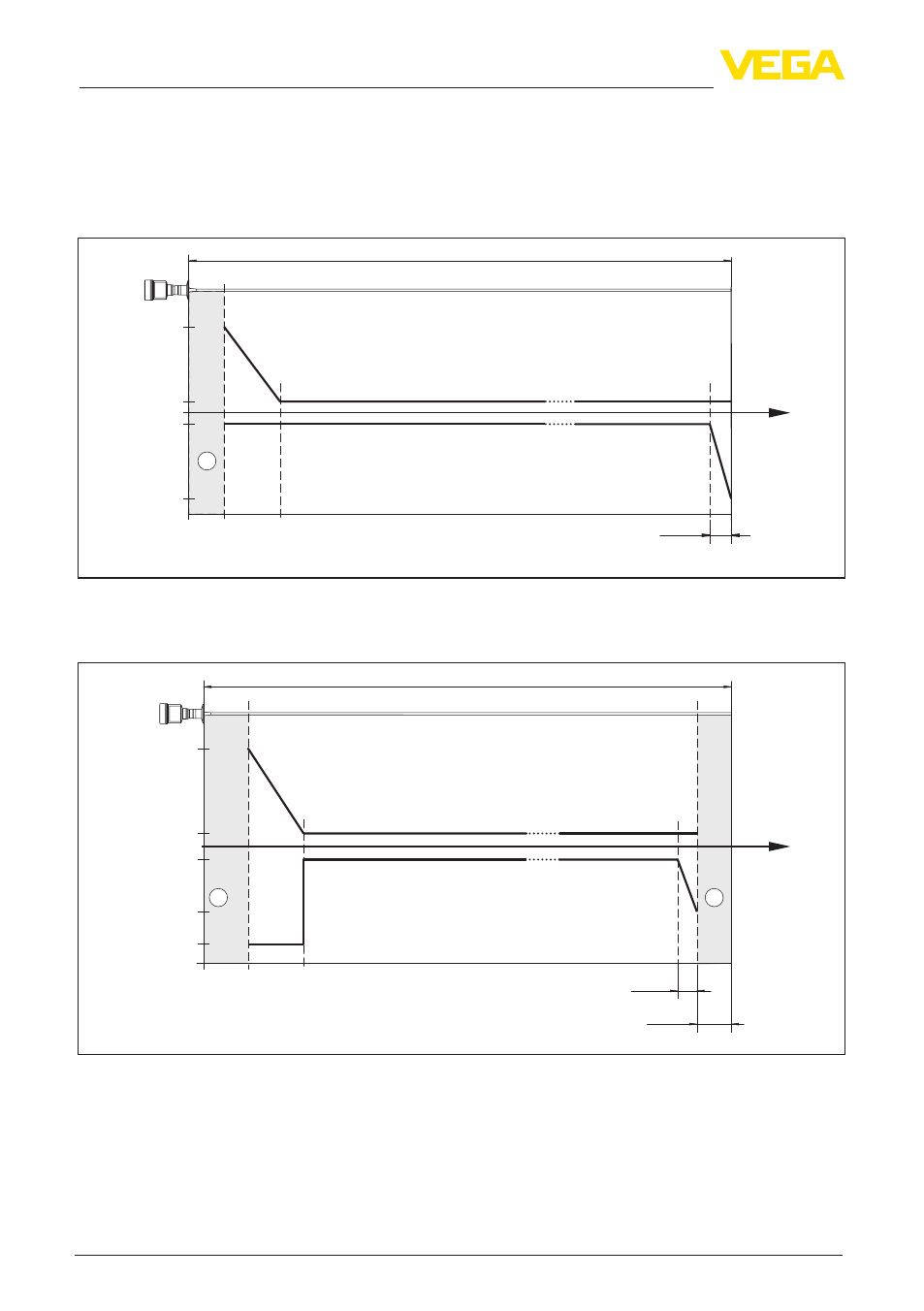

Рис. 36: Погрешность измерения VEGAFLEX 83 в стержневом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
2 mm
(0.079")
0
-2 mm
(-0.079")
15 mm
(0.591")
-15 mm
(-0.591")
-10 mm
(-0.394")
0,35 m
(13.78")
0,15 m
(5.906")
0,1 m
(3.937")
0,05 m
(1.969")
1
1
Рис. 37: Погрешность измерения VEGAFLEX 83 в стержневом исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
5)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
6)
Посредством памяти помех можно оптимизировать блокированные расстояния.
