30
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - четырехпроводный
41840-R
U-130320

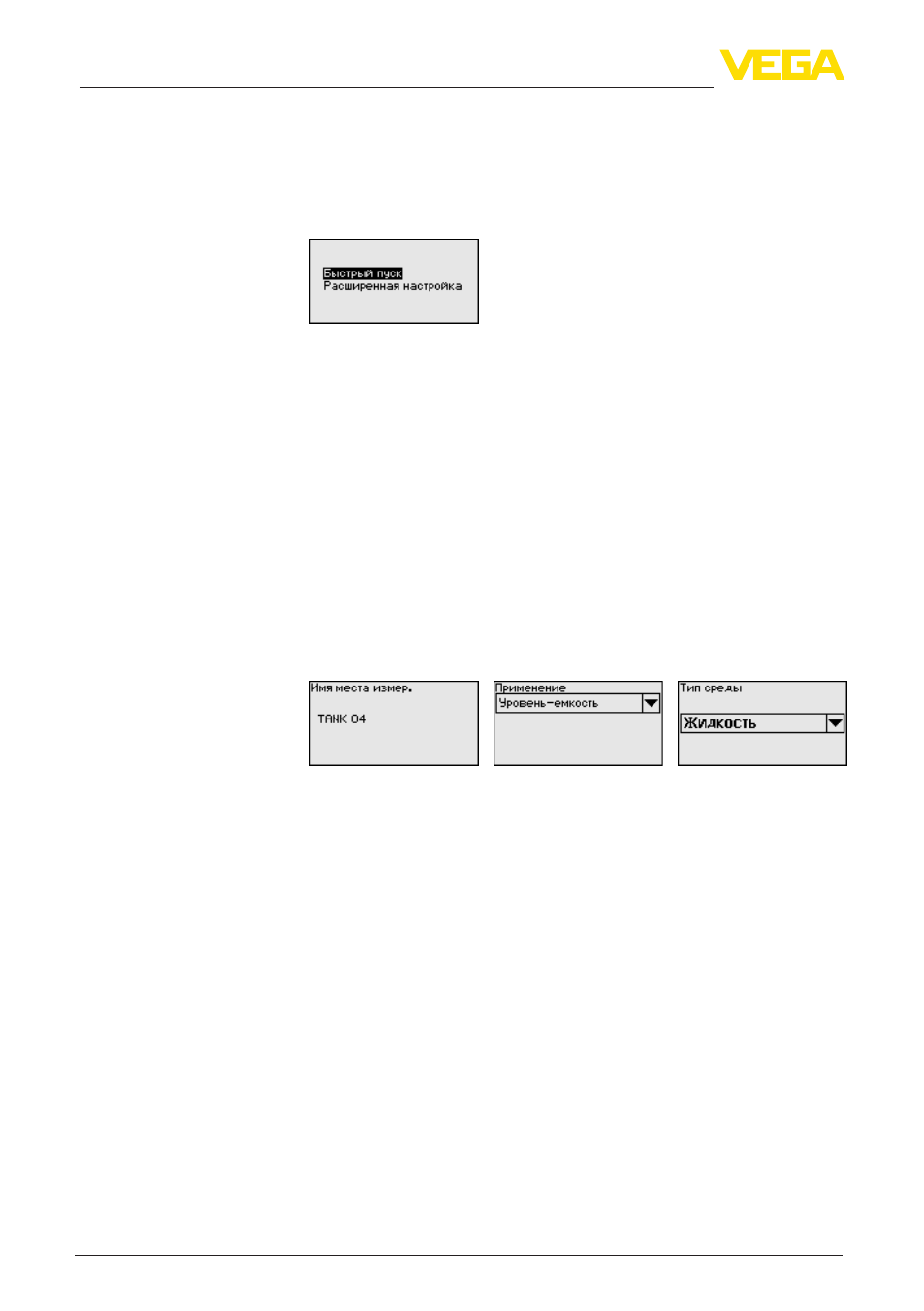

6.3 Параметрирование - Быстрая начальная
установка
Чтобы быстро и просто настроить датчик для данной
измерительной задачи, на пусковом экране модуля индикации и
настройки выберите меню "Быстрая начальная установка".
Расширенная настройка описана в следующем разделе.
Имя места измерения
В первом пункте меню можно задать имя места измерения.
Такое имя может состоять максимум из 19 знаков.
Тип среды
В следующем пункте меню можно определить тип среды,
на которой будет применяться устройство. Если устройство
предназначено только для определенного типа среды, этот
пункт меню не будет показан.
Применение
В этом меню можно выбрать применение для измерения уровня
или для измерения раздела фаз (межфазы). Также можно
выбрать измерение в емкости либо в выносной или опускной
трубе.
Среда - Диэл. проницаем.
В этом меню задается определение типа среды (продукта).
Установка Max
В этом пункте меню задается Установка Max для уровня.
Введите расстояние в метрах, соответствующее максимальному
процентному значению заполнения емкости. Это расстояние
от базовой плоскости датчика (уплотнительной поверхности
присоединения) до уровня продукта при полной емкости. При
этом следует учитывать, что максимальный уровень должен
лежать ниже верхнего блокированного расстояния.
Установка Min
В этом пункте меню задается Установка Min для уровня.
Введите расстояние в метрах, соответствующее минимальному
процентному значению заполнения емкости. Это расстояние
от базовой плоскости датчика (уплотнительной поверхности
присоединения) до уровня продукта при пустой емкости
(например расстояние от фланца до конца зонда).
Быстрая начальная
установка
Общее
Измерение уровня
