6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - четырехпроводный
41840-R
U-130320
В состоянии при поставке датчик имеет установку языка в
соответствии с заказом.

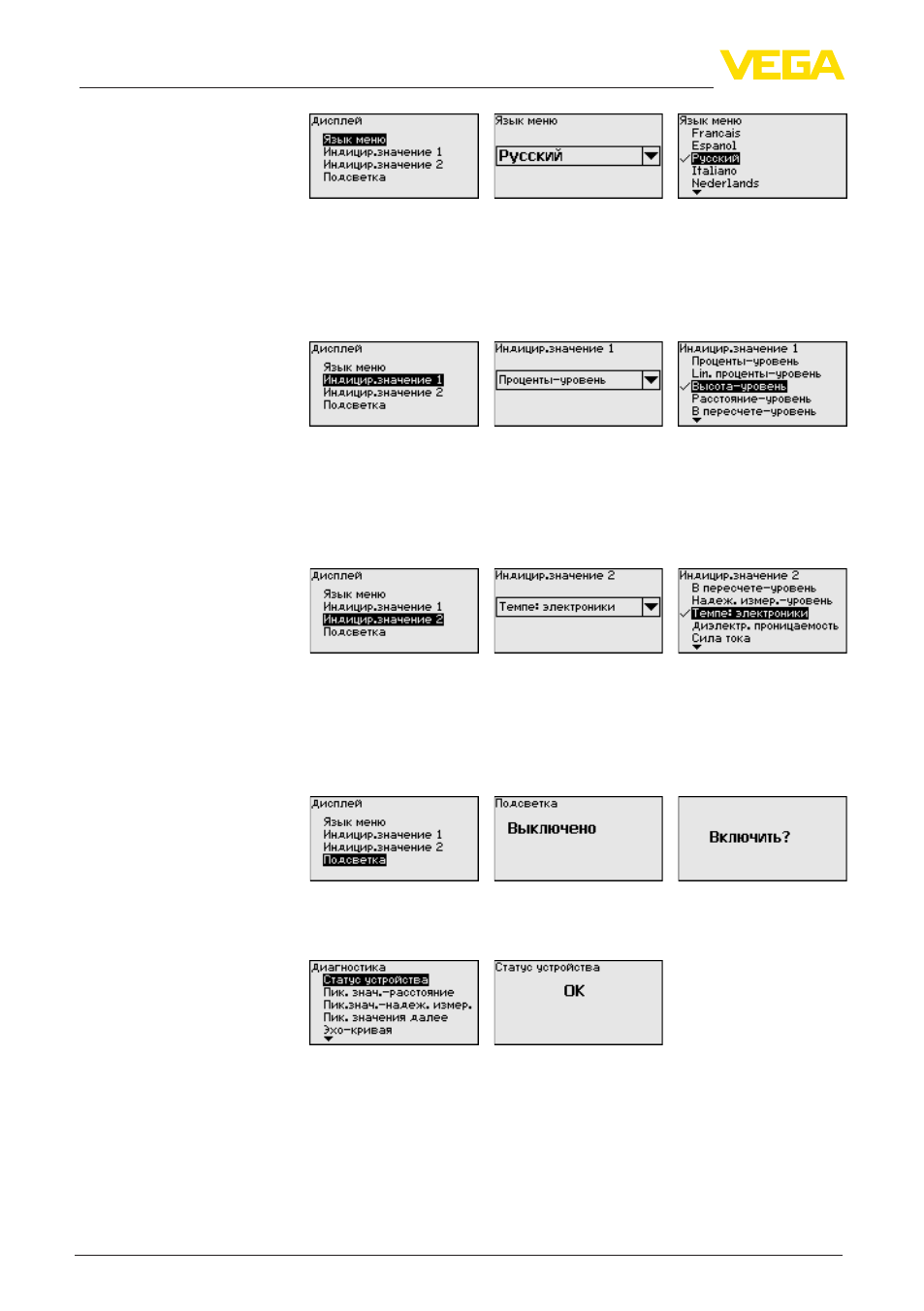

В этом меню определяется индикация измеренного значения на
дисплее. При этом могут индицироваться два разных значения.
В этом пункте меню определяется измеренное значение 1.
Заводская установка для Индицируемого значения 1: "Высота -
уровень".
В этом меню определяется индикация измеренного значения на
дисплее. При этом могут индицироваться два разных значения.
В этом пункте меню определяется измеренное значение 2.
Заводская установка для Индицируемого значения 2:
Температура электроники.
Интегрированная подсветка дисплея включается через
операционное меню. Функция зависит от уровня напряжения
питания, см. "Технические данные".
В состоянии при поставке подсветка выключена.
В данном меню отображается статус устройства.
В датчике сохраняются минимальное и максимальное
измеренные значения. Оба эти значения индицируются через
меню "Пиковые значения - расстояние".
Если в меню "Начальная установка - Применение" было выбрано
измерение межфазы, дополнительно к пиковым значениям
измерения уровня будут показаны пиковые значения измерения
межфазы.
Дисплей - Индицируе-
мое значение 1
Дисплей - Индицируе-
мое значение 2
Дисплей - Подсветка
Диагностика - Статус
устройства
Диагностика - Пиковые
значения - Расстояние
