81

11 Приложение

VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный

41829-R

U-130620

4

5

3

1

2

4

5

3

1

2

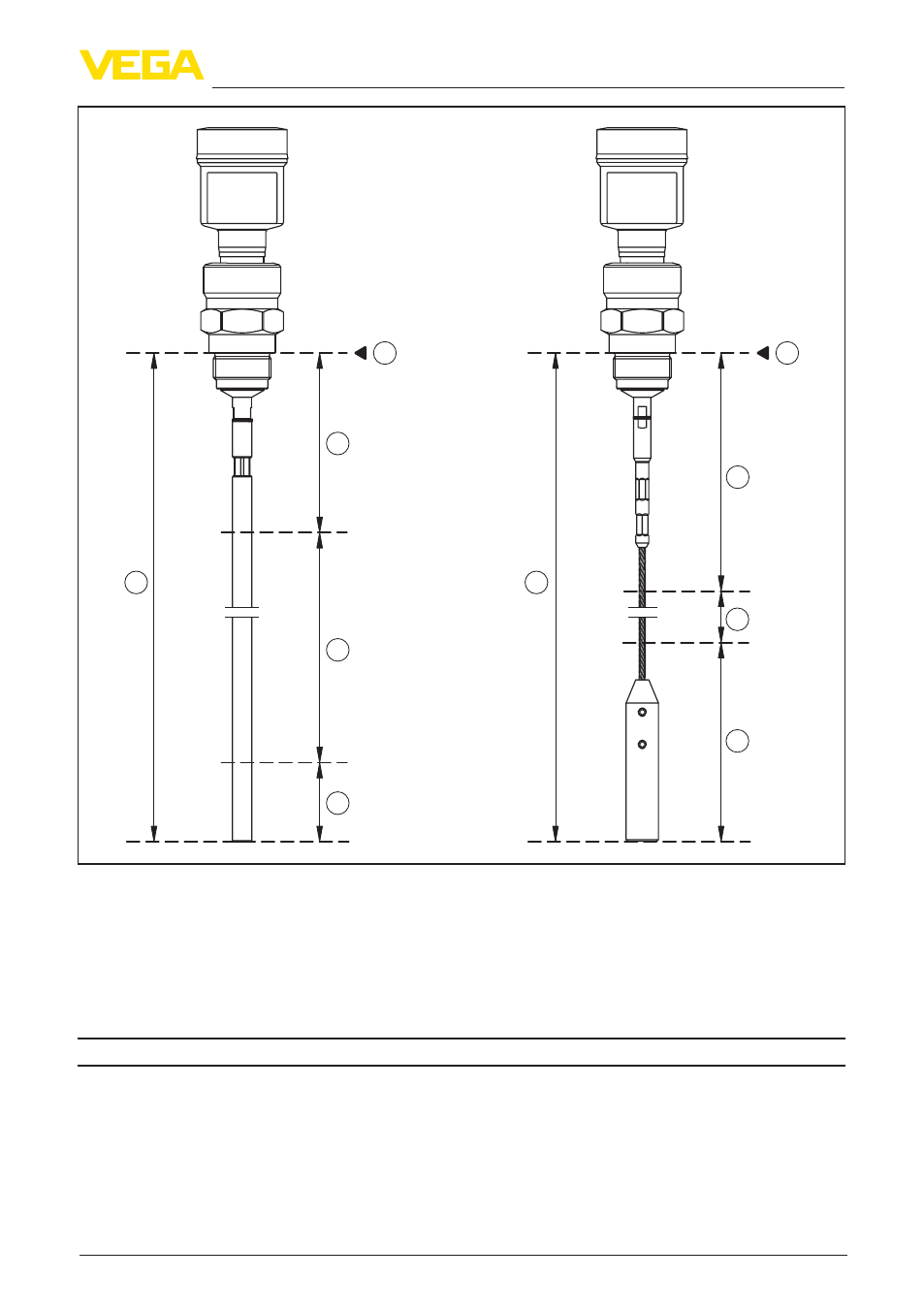

Рис. 49: Диапазоны измерения - VEGAFLEX 82
1 Базовая плоскость

2 Длина измерительного зонда L

3 Диапазон измерения

4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный

серым)

5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный

серым)

Выходная величина
Выходной сигнал

4 … 20 mA/HART

Диапазон выходного сигнала

3,8 … 20,5 mA/HART (заводская установка)

Исполненная спецификация HART

7

Разрешающая способность сигнала

0,3 µA

Сигнал неисправности - токовый

выход (устанавливаемый)

Последнее действит. измеренное значение, ≥ 21 mA,

≤ 3,6 mA
