6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
41829-R
U-130620

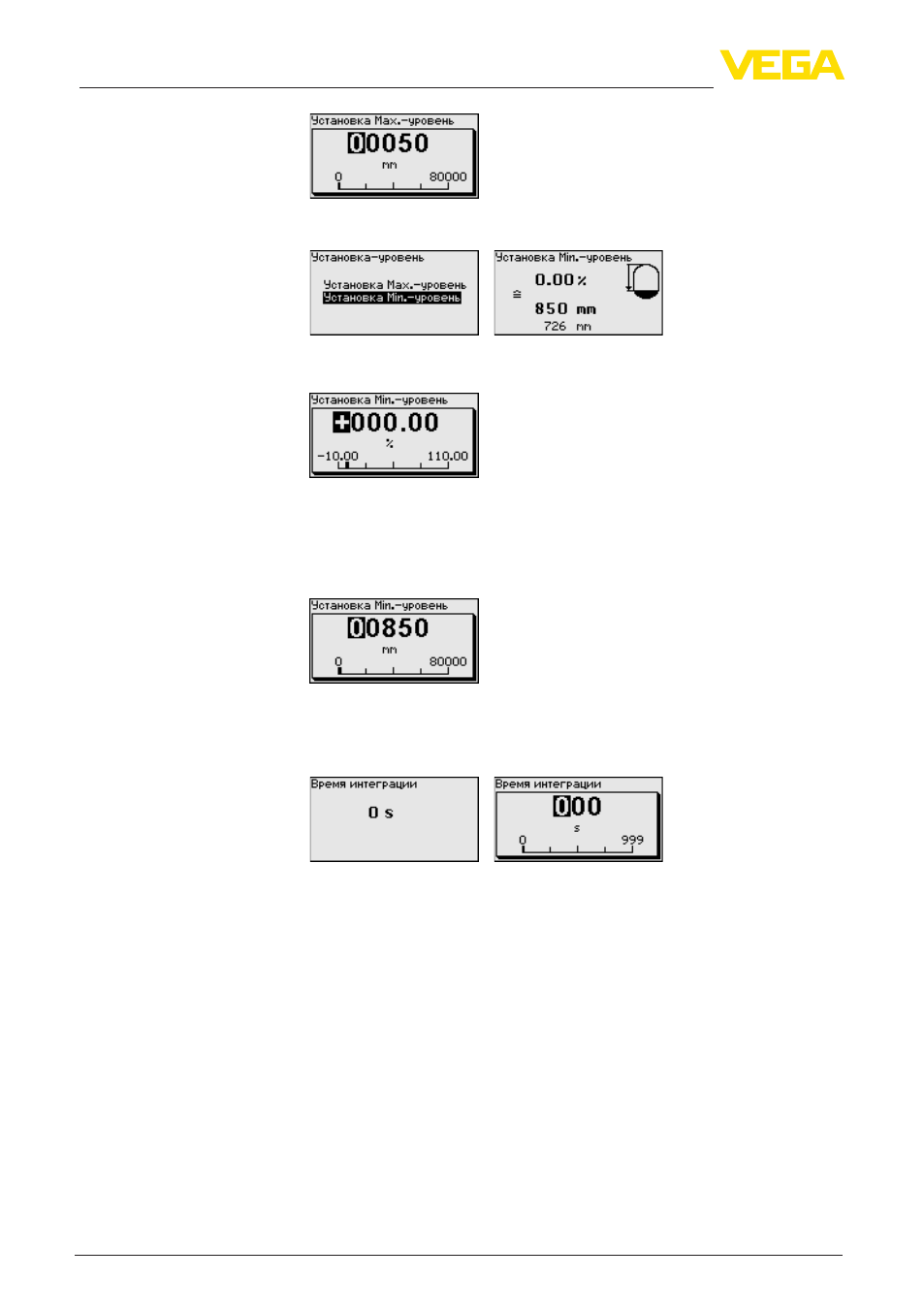

В этом пункте меню задается Установка Min для уровня.
Клавишей [+] установите желаемое процентное значение и
сохраните нажатием [OK].
Введите расстояние в метрах, соответствующее минимальному
процентному значению заполнения емкости. Это расстояние
от базовой плоскости датчика (уплотнительной поверхности
присоединения) до уровня продукта при пустой емкости
(например расстояние от фланца до конца зонда).
Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек.
Заводская установка демпфирования 0 s.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Начальная установка -
Установка Min - Уровень
Начальная установка -
Демпфирование
Начальная установка -
Линеаризация
