29
5 Подключение к источнику питания
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
41829-R
U-130620
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

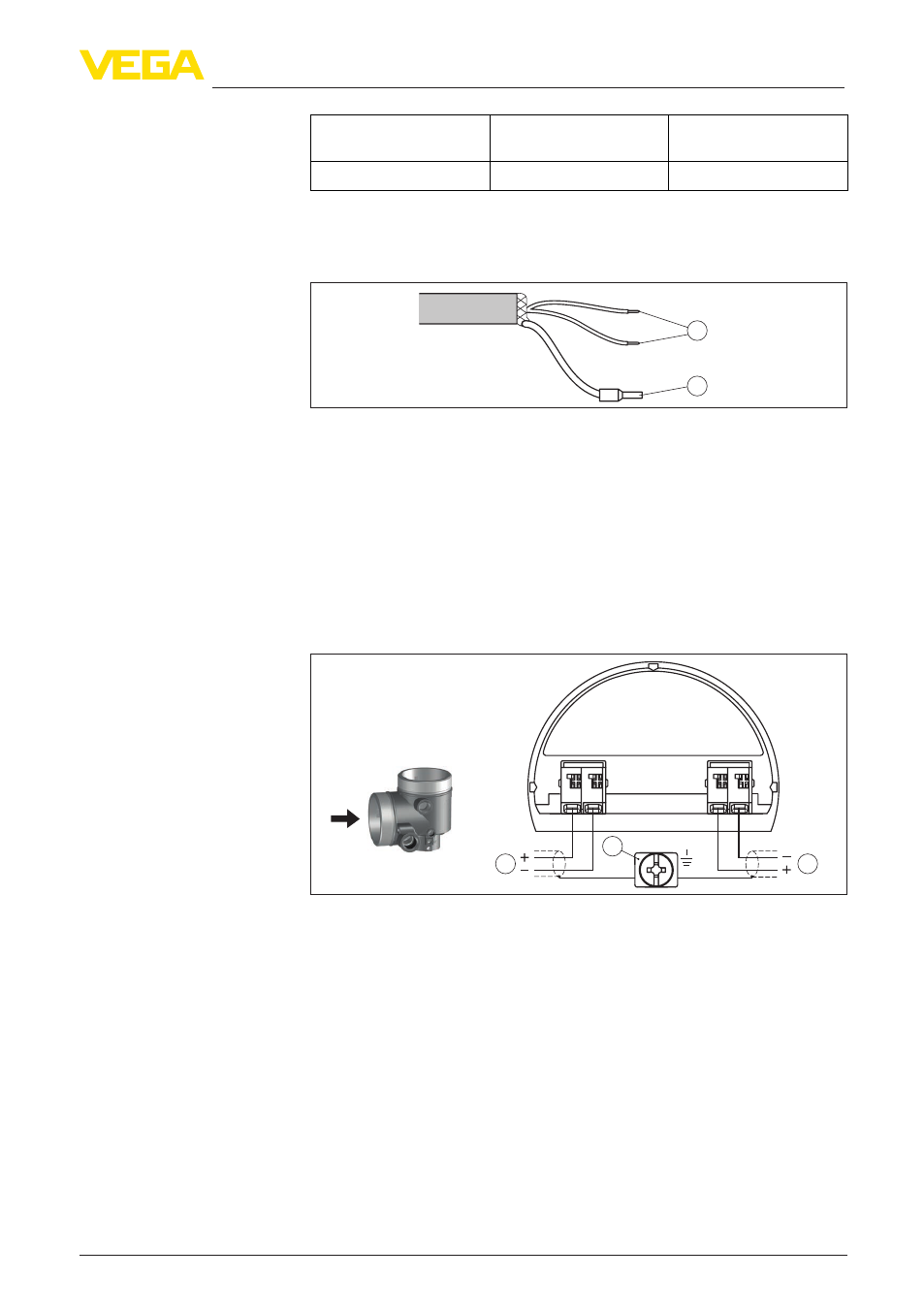

Рис. 22: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.7 Дополнительная электроника
Для вывода второго измеренного значения можно применять
дополнительную электронику - второй токовый выход.
Оба токовых выхода пассивные и должны получать питание.
1
2
+
( )
(-)
I
4...20mA
I I
4...20mA
7
8
+
( )
(-)
3
1
2
Рис. 23: Отсек подключения в двухкамерном корпусе, дополнительная
электроника - второй токовый выход
1 Первый токовый выход (I) - питание и выход сигнала (HART)
2 Второй токовый выход (II) - питание и выход сигнала (без HART)
3 Клемма заземления для подключения экрана кабеля
Модуль мобильной связи PLICSMOBILE предназначен для
передачи измеренных значений и удаленного параметрирования
через GSM/GPRS.
Назначение прово-
дов соединительного
кабеля
Дополнительная
электроника - Второй
токовый выход
Дополнительная
электроника - модуль
мобильной связи
PLICSMOBILE
