VEGA VEGAFLEX 66 (-200…+400°C) 4 … 20 mA_HART four-wire - Инструкция (Страница 49)

2
4
3
5
1
2
4
5
3
1

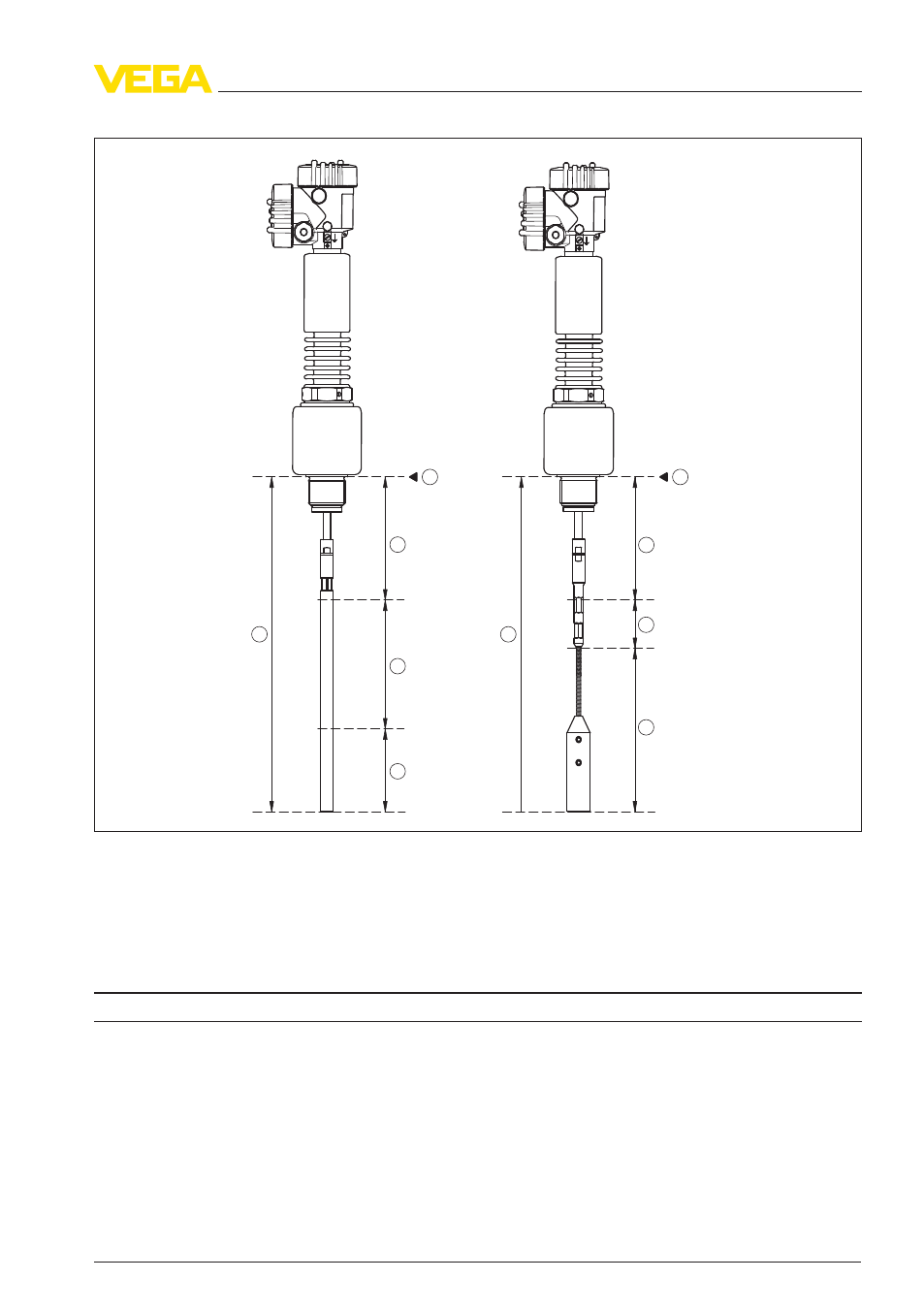

Рис. 18: Диапазон измерения VEGAFLEX 66 (исполнение с тросом или стержнем)
1 Базовая плоскость
2 Длина зонда
3 Диапазон измерения
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал 4 … 20 mA/HART (активный)
Время цикла min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала 1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый) Значение mA не изменяется ; 20,5 mA; 22 mA;
< 3,6 mA (устанавливаемый)
Макс. выходной ток 22 mA
VEGAFLEX 66 • 4 … 20 mA/HART - четырехпроводный 49
