11 Соединительный кабель для подачи питания подключить

таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.

12 Завинтить крышку корпуса.

Электрическое подключение выполнено.

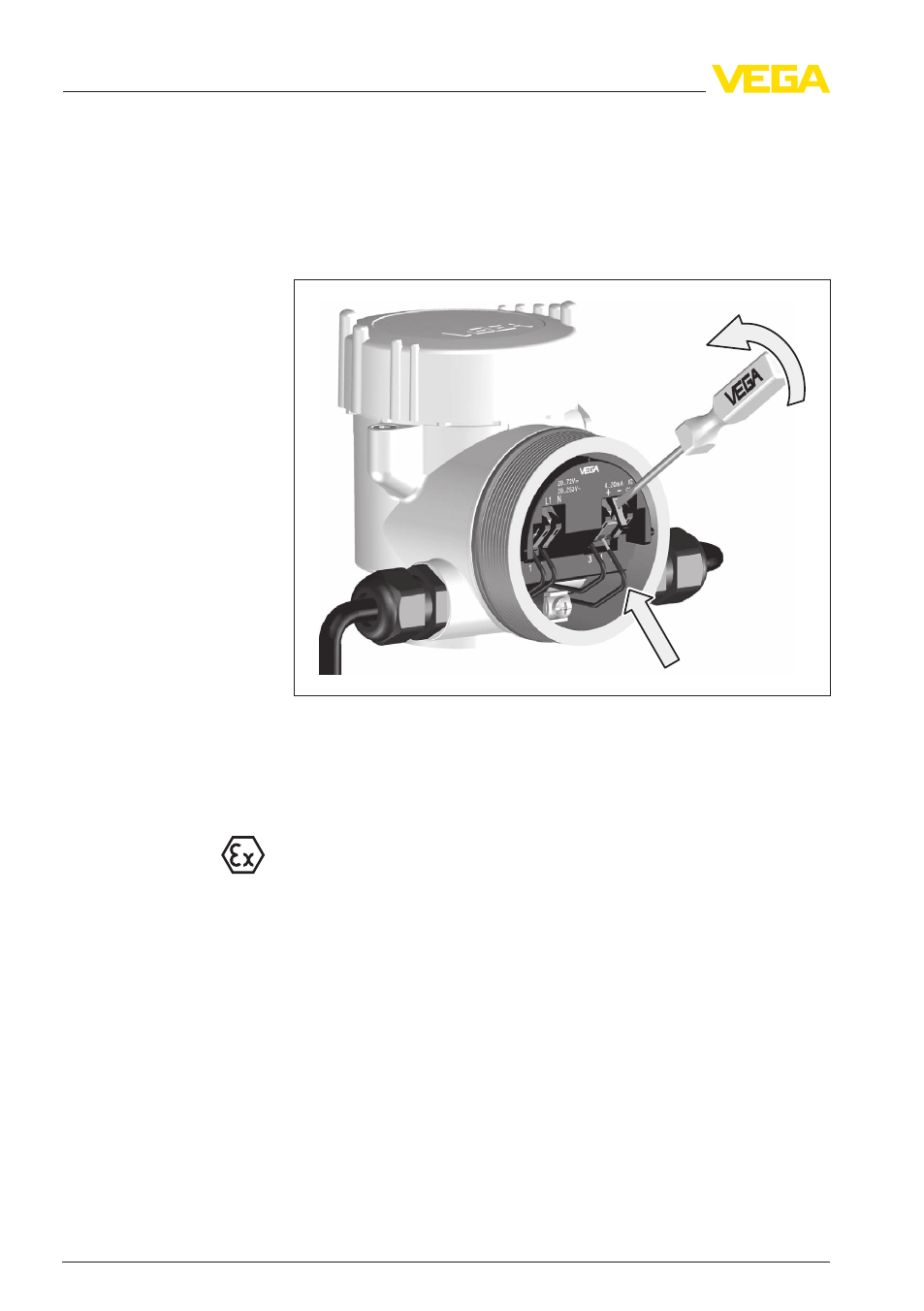

Рис. 8: Подключение: шаги 5 и 6

5

.3

Схема подключения (двухкамерный
корпус)

Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (E

x ia). Схемы для исполнения Exd даны в следую-

щем параграфе.

20

VEGAFLEX

66 • 4 … 20

mA/HART - четырехпроводный

5 Подключение к источнику питания

34174

-RU

-110221
