Инструкция по эксплуатации VEGA VEGAFLEX 66 (-200…+400°C) 4 … 20 mA_HART four-wire
Страница 21
Advertising
1
3
2
Display
1
2
5 6 7 8
I²C

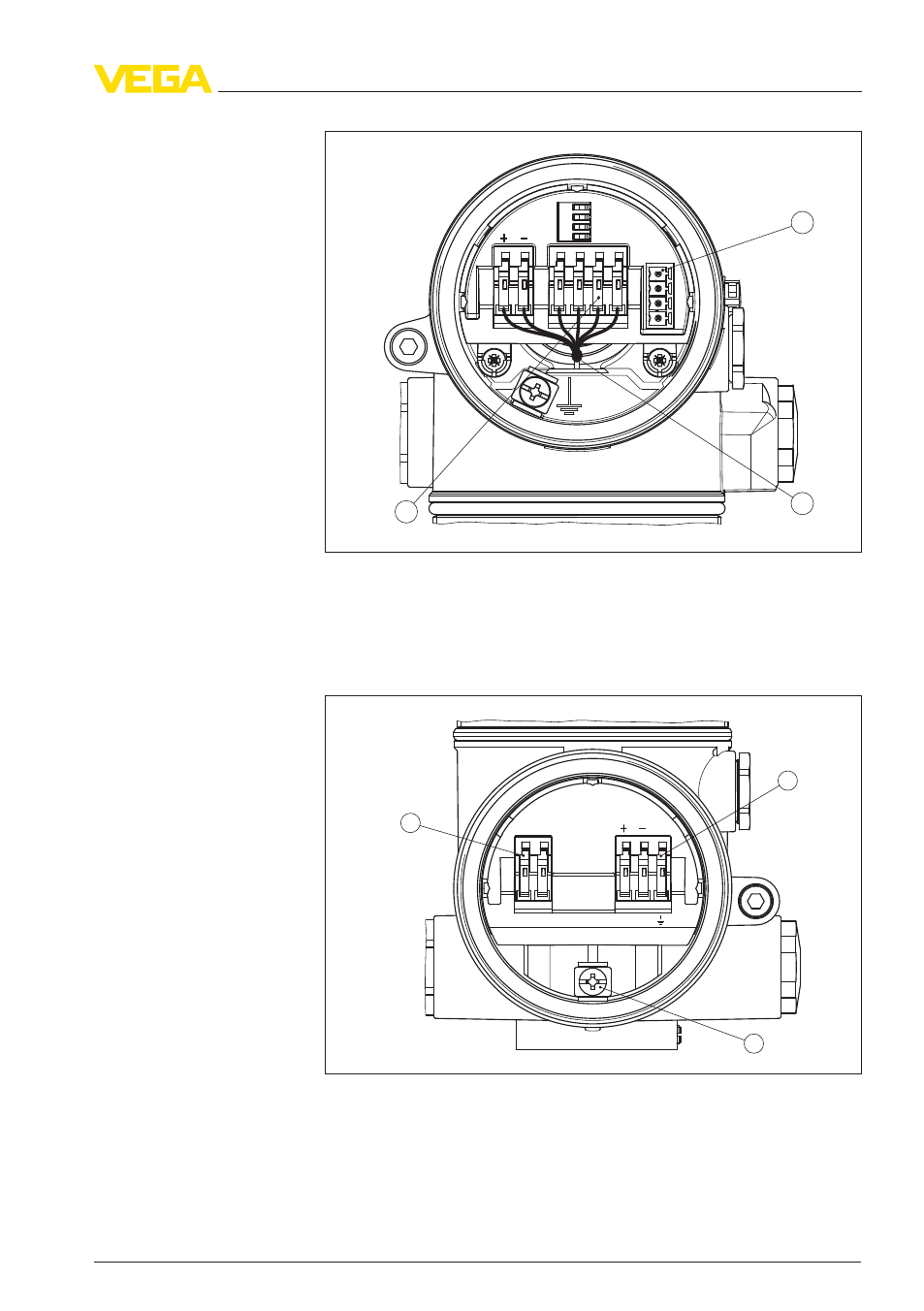

Рис. 9: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутренняя соединительная линия к отсеку подключения
3
Контакты для подключения VEGADIS 61
3
1
2
3
4
1
2
L 1 N
4... 20mA
I S
GND
Рис. 10: Отсек подключения в двухкамерном корпусе
1
Контакты для выхода сигнала
2
Клемма заземления для подключения защитного провода и экрана
3
Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAFLEX
66 • 4 … 20
mA/HART - четырехпроводный
21
5 Подключение к источнику питания
34174
-
RU
-110221
