29 PANDORA RX.150
ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА (ОБЪЕМА)

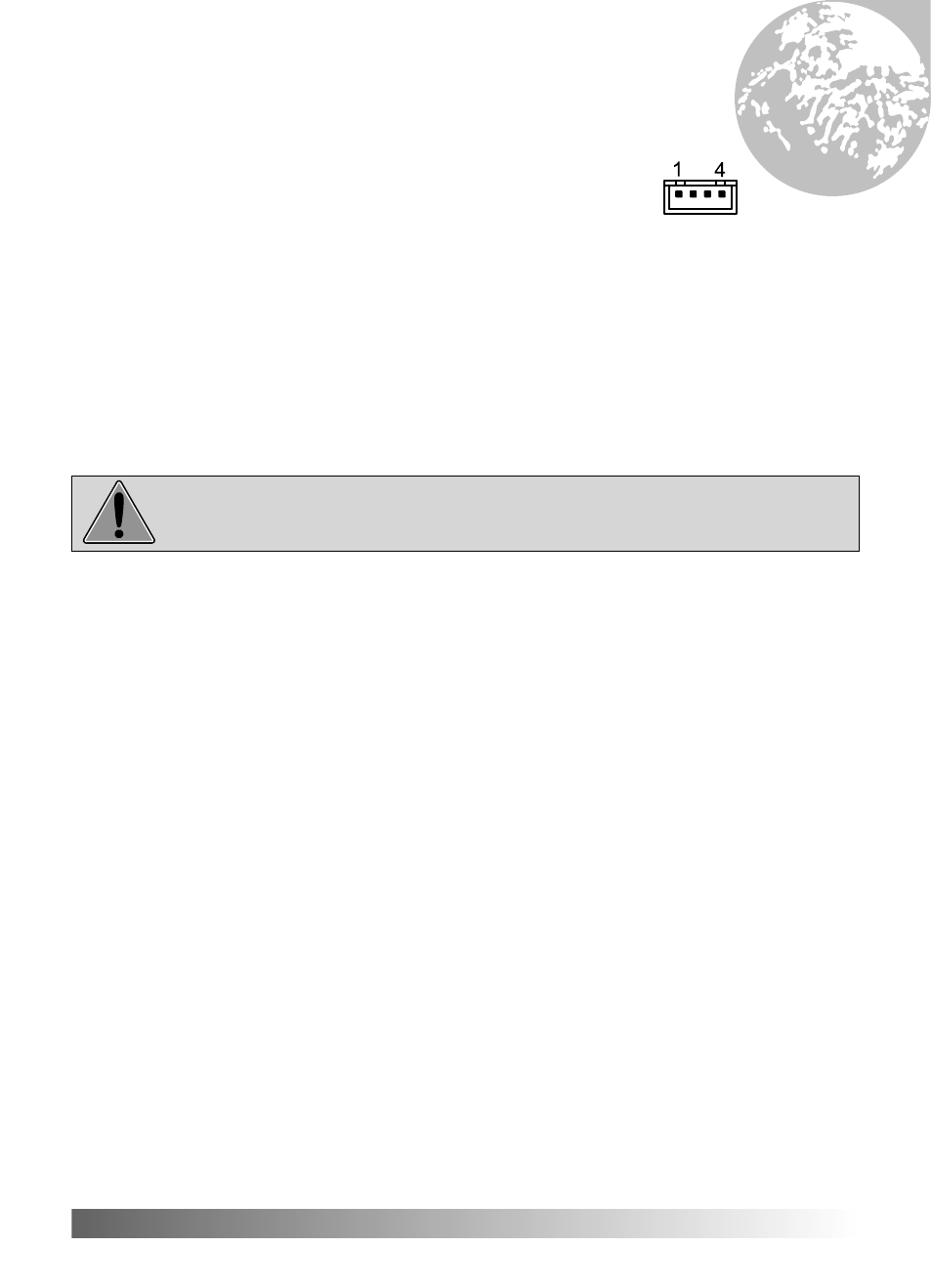

Четырехконтактный разъем служит для подключения дополнительного
двухуровневого датчика (объема). Функциональное назначение контактов разъема X6-1
блока управления приведено ниже:
1 – сигнальный вход тревожного уровня (-);
2 – сигнальный вход предупредительного уровня (-);
3 – общий 0В;
4 – питание датчика +12В.
ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ
Система позволяет управлять дверными замками различных типов, с разной
длительностью и типом управляющего сигнала. Предусмотрены следующие типы
сигнала и длительности, которые выставляются при программировании системы.
Раздел «программирование системы», уровень 7:
Одинарные сигналы для открытия и закрытия (программируется раздельно)
Двойные сигналы для открытия и закрытия (программируется раздельно)
Длительность сигналов открытия и закрытия для электрических замков - 0,8 сек.
Длительность сигналов открытия и закрытия для пневматических замков - 5 сек.
Неверно установленная длительность сигнала управления
центральным замком может привести к выходу из строя
элементов или частей его схемы.
На рис. 2…10 приводятся различные примеры схем подключения дверных замков
автомобилей.
