Описание котла, Габаритные размеры – Инструкция по эксплуатации CHAFFOTEAUX Talia 25 FF
Страница 9
9
Описание котла
745
220
120
120
220
28
54
54
54 54
232
388
246
25
745
R
MENU
TALIA

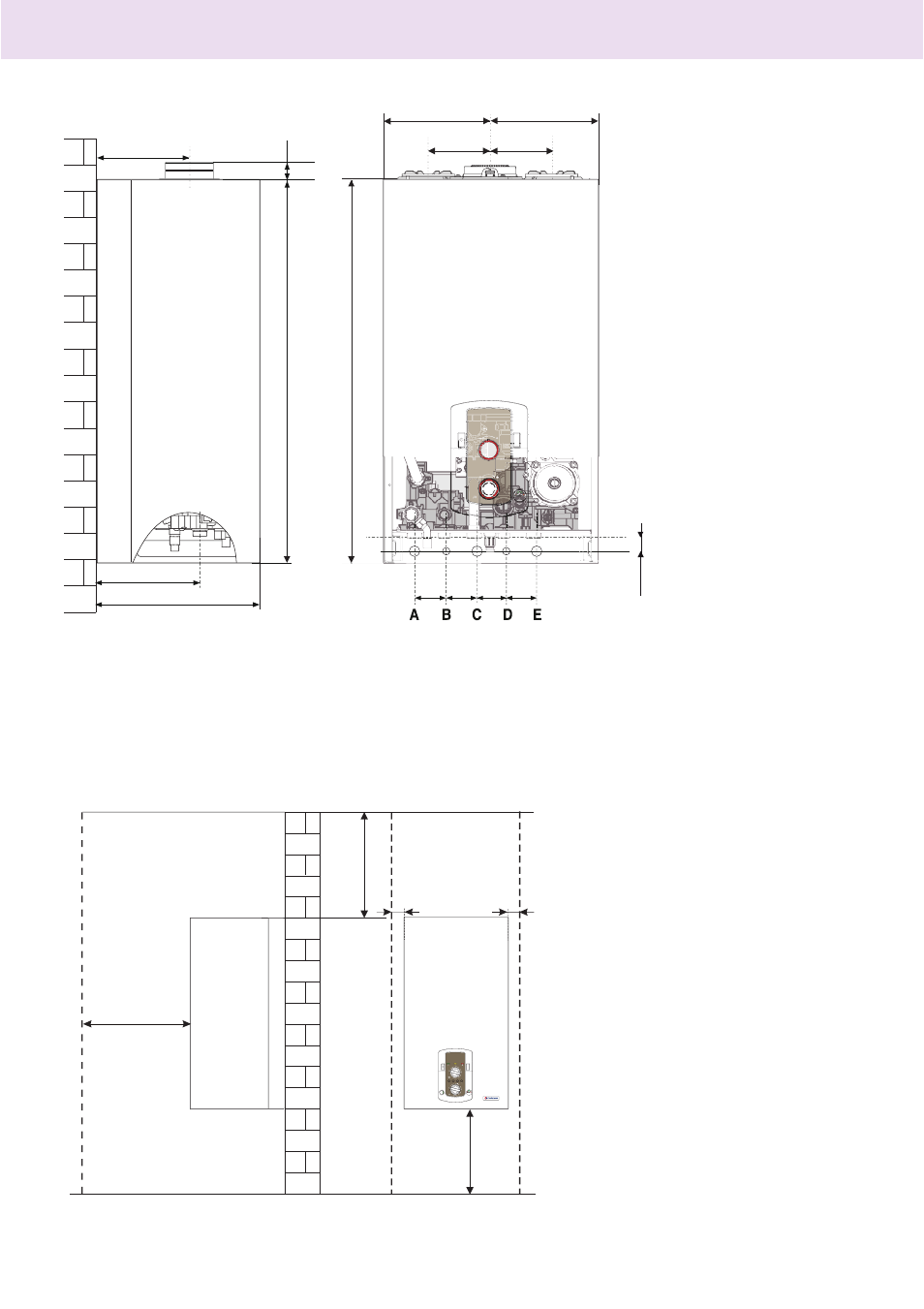

Габаритные размеры
Минимальные расстояния
Для легкого доступа к котлу при
техническом обслуживании следует
обеспечить соответствующие
минимально допустимые
расстояния (свободное
пространство) от корпуса котла
до близлежащих предметов и
поверхностей.
Устанавливать котел следует в
соответствии с действующими
нормами и правилами, а также
в соответствии с требованиями
производителя.
При установке обязательно
используйте уровень, котел должен
находиться в строго горизонтальном
положении.
450
05
3
00
3
50
50
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK
ESC
bar
1
3
2
A. Патрубок подающей линии контура отопления.
B. Патрубок подачи в контур ГВС
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
