22
регулирование

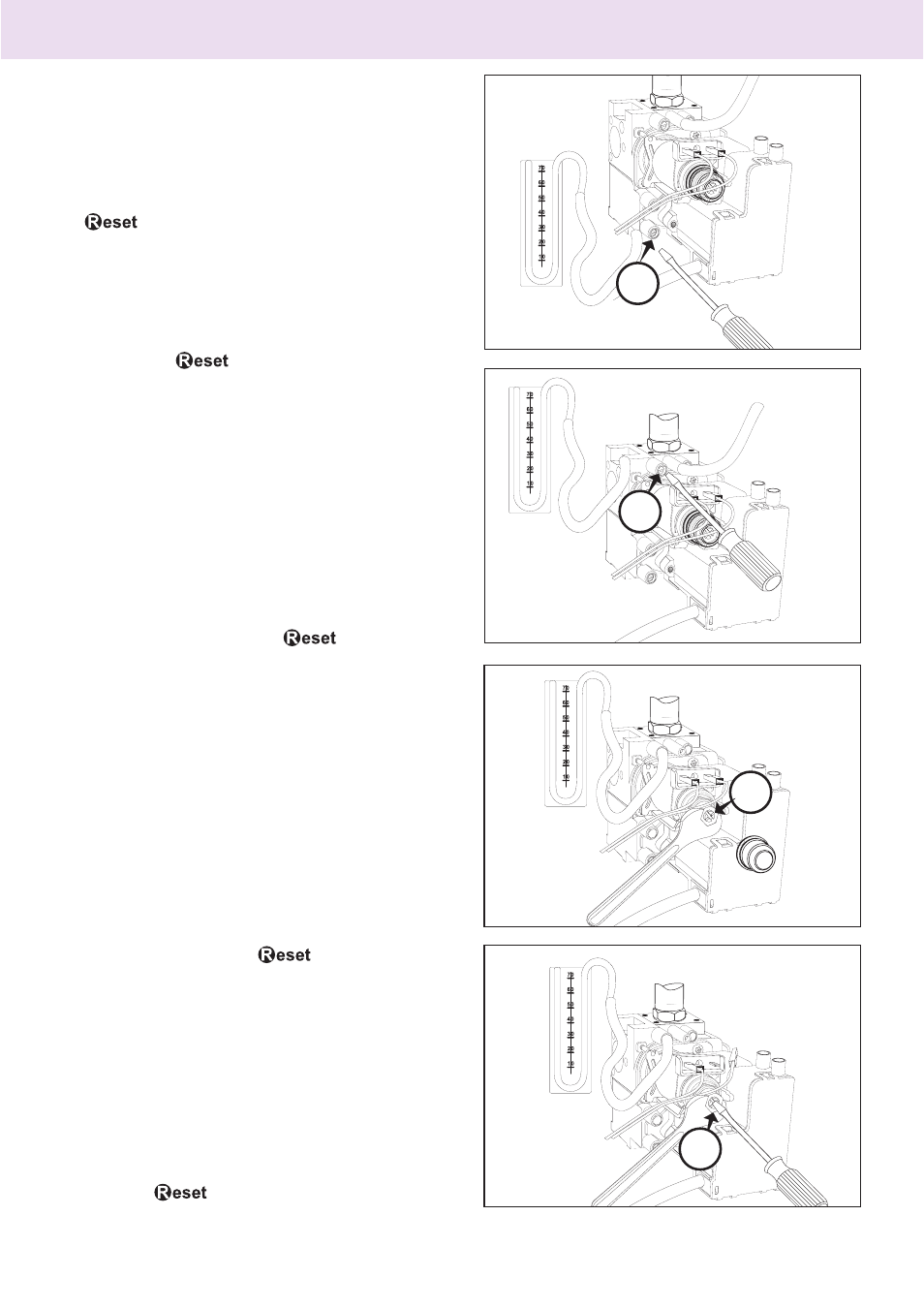

НАСТРОЙКА И ПРОВЕРКА ГАЗОВОЙ ЧАСТИ
Проверка давления на входе
1. Ослабьте винт «1» (рис. a) и вставьте
соединительную трубку манометра в штуцер
отбора давления.
2. Запустите котел на максимальной мощности
в режиме «Трубочист» (нажмите кнопку
и удерживайте 5 с, на дисплее
высвечивается “t - “). Давление газа на входе
должно соответствовать номинальному для
данного типа газа.
3. По окончании проверки затяните винт “1” и
убедитесь, что он затянут плотно.
4. Через 10 мин или при повторном нажатии
на кнопку котел выходит из режима
«Трубочист»
Проверка максимальной мощности
1.
Для проверки максимальной мощности
ослабьте винт «2» (рис. b) и подключите
трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры
сгорания.
3. Запустите котел в режиме «Трубочист»:
нажмите кнопку и удерживайте 5 с, на
дисплее высвечивается “t - “; чтобы котел
работал на максимальной мощности
ГВС, нажмите кнопку
На дисплее
высвечивается “t -- “.
Давление газа на входе должно
соответствовать указанному для данного
типа газа в сводной таблице параметров
в зависимости от типа газа. В противном
случае снимите защитный колпак и
подтяните или отпустите регулировочный
винт «3» (рис. c).
4. По окончании проверки затяните винт «2» и
убедитесь, что он затянут плотно.
5. Установите на место защитный колпак
регулятора давления (модулятора).
6. Подключите трубку-компенсатор.
Котел выходит из режима «Трубочист»
автоматически через 10 мин или немедленно
по нажатии кнопки
.
Проверка минимальной мощности
1.
Для проверки минимальной мощности
ослабьте винт «2» (рис. b) и подключите трубку
манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры
сгорания.
3. Запустите котел в режиме «Трубочист »:
нажмите кнопку и удерживайте 5 с. На
дисплее высвечивается «t -» Чтобы котел
работал на минимальной мощности, нажмите
кнопку
На дисплее высвечивается
1
2
3
4
(a)
(b)
(c)
(d)
