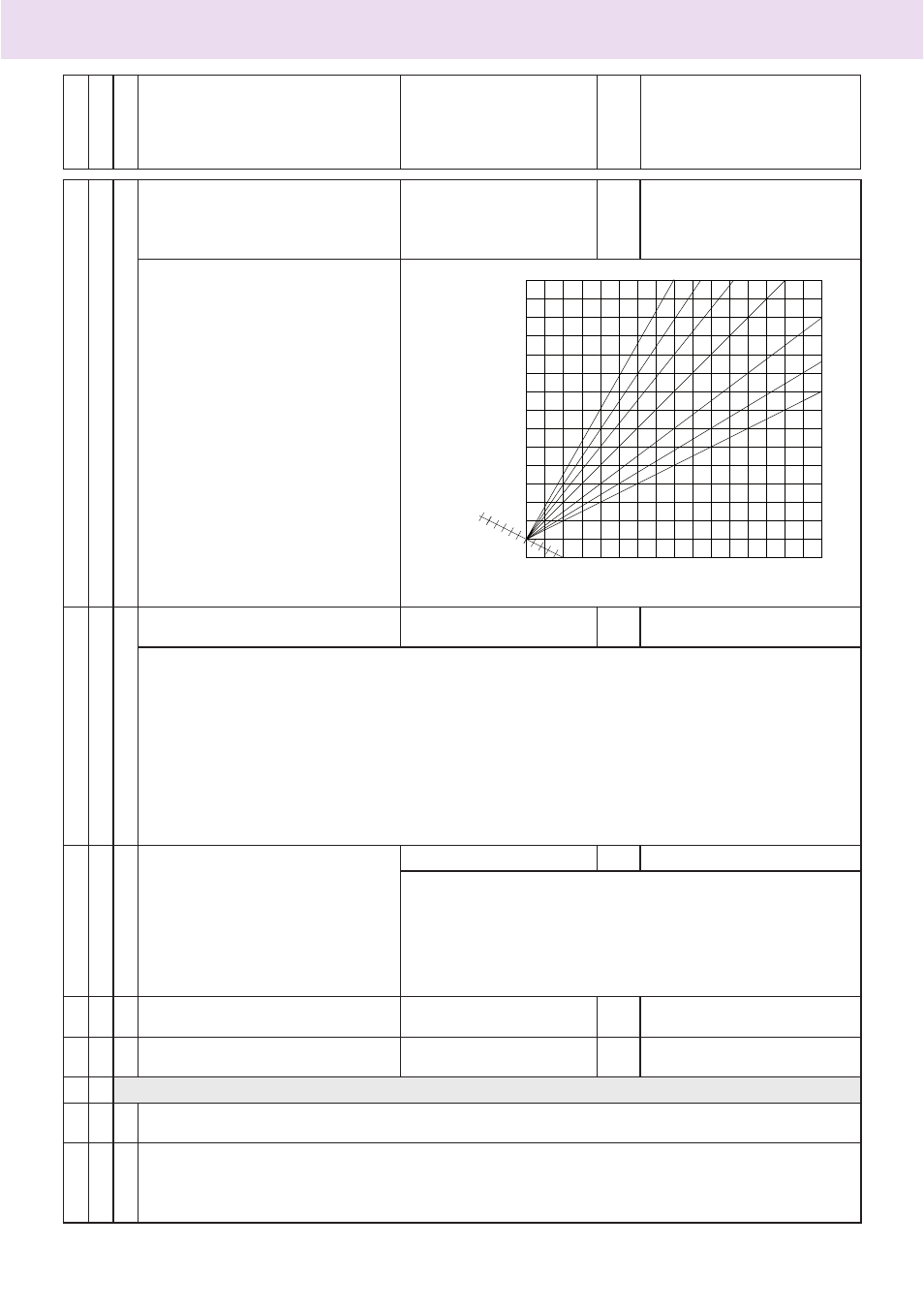

32
регулирование
Меню По
дменю
Параме
тр
Описание Диапазон Заво
д
ск
а
я
ус
та
новк
а
4 2 2 Наклон кривой нагрева в ЗОНЕ
1
от 0_2 до 3_5 1_5 Возможно изменить,
только если подключен
датчик уличной
температуры
Если используется датчик
уличной температуры, то
теплоноситель на выходе
из котла имеет температуру,
которая зависит от
температуры на улице и типа
контура отопления, т.е. от типа
кривой нагрева.
Кривая нагрева должна быть
выбрана в соответствии с
расчетной температурой
контура отопления и свойств
ограждающих конструкций, т.е.
свойств помещения.
Те
мпера
ту
ра
в
по
дающ
ей
линии
ко
нт
ур
а
от
оп
ле
ни
я
Температура на улице
Параллельный
сдвиг кривой
30
40
50
60
70
80
90
100 °C
10
2.5 3.0 3.5 2.0
1.5
1.2
1.0
5 0 -5 -10 -15 -20 °C
4 2 3 Параллельный сдвиг кривой
нагрева ЗОНА 1
от - 20 до + 20 °C 0
Параллельный сдвиг кривой нагрева предназначен для адаптации котла под парамет-
ры контура отопления, и позволяет корректировать температуру в подающей линии
контура отопления в соответствии с комнатной температурой.
При настройках данного параметра, вращая ручку-регулятор «5», кривая нагрева
может быть параллельно сдвинута, как показано на графике выше. Значение сдви-
га отображается на дисплее в пределах от - 20 до + 20 °C
Каждый шаг эквивалентен
увеличению/уменьшению температуры подачи под давлением на 1°C относительно
заданного значения.
После активации терморегулирования, можно смещать кривую также путем вращения
кодирующего устройства.
4 2 4 Влияние комнатной
температуры на температуру
теплоносителя в подающей
линии контура отопления.
от 0 до 20 20
Если установлено = 0, то комнатная температура не
влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если подсоединено
дополнительное устройство посредством шины
данных
4 2 5 Максимальная температура
теплоносителя в ЗОНЕ
от 40 до 82 (°C) 82
4 2 6 Минимальная температура
теплоносителя в ЗОНЕ 1
от 40 до 82 (°C) 40
4 3 ДИАГНОСТИКА
4 3 0 Комнатная температура в ЗОНЕ 1 - доступно если подсоединено дополнительное
устройство посредством шины передачи данных
4 3 1 Температура в подающей линии контура отопления в ЗОНЕ 1
При включенной терморегуляции отображается расчетная температура теплоносителя
При выключенной терморегуляции отображается установленная температура
теплоносителя
