11 Приложение
VEGAPULS 62 с опускной трубой • Profibus PA
36509-R
U-121123
Имя устройства
ID устройства
Имя файла GSD
VEGA
Класс устройства
по Профилю 3.02
VEGA
По профилю
VEGAPULS 63
0x0BFE
0x9702
PS630BFE.GSD
PA139702.GSD
VEGAPULS 65
0x0BFF
0x9702
PS650BFF.GSD
PA139702.GSD
VEGAPULS 66
0x0C00
0x9702
PS660C00.GSD
PA139702.GSD
VEGAPULS 67
0x0C01
0x9702
PS670C01.GSD
PA139702.GSD
VEGAPULS SR 68
0x0CDC
0x9702
PS68R0CDC.GSD
PA139702.GSD
VEGAPULS 68
0x0C02
0x9702
PS680C02.GSD
PA139702.GSD
Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений из
датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ контрол-
лер.

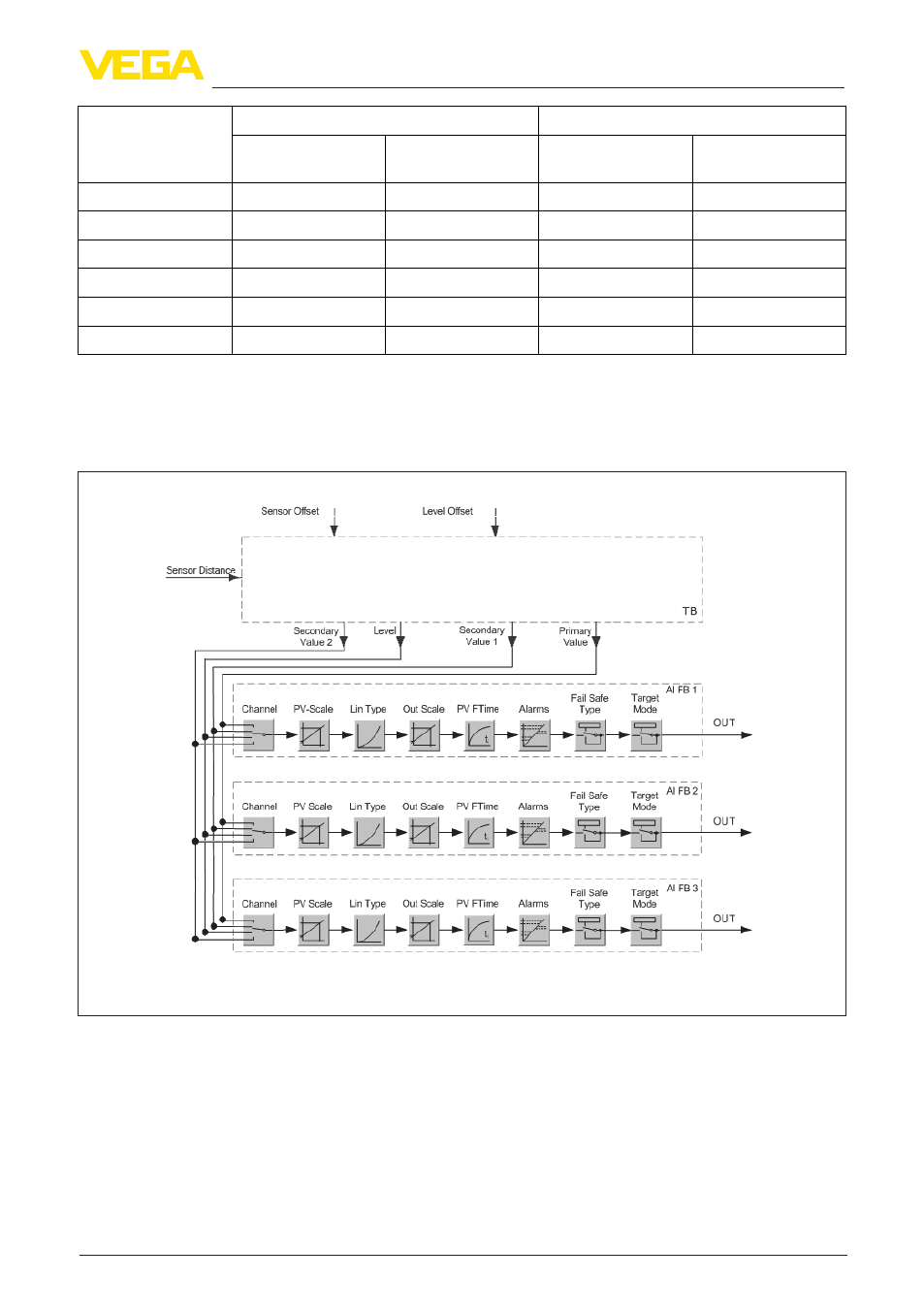

Рис. 29: VEGAPULS 62: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAPULS 62 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
