11 Приложение
VEGAPULS 62 с опускной трубой • Profibus PA
36509-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

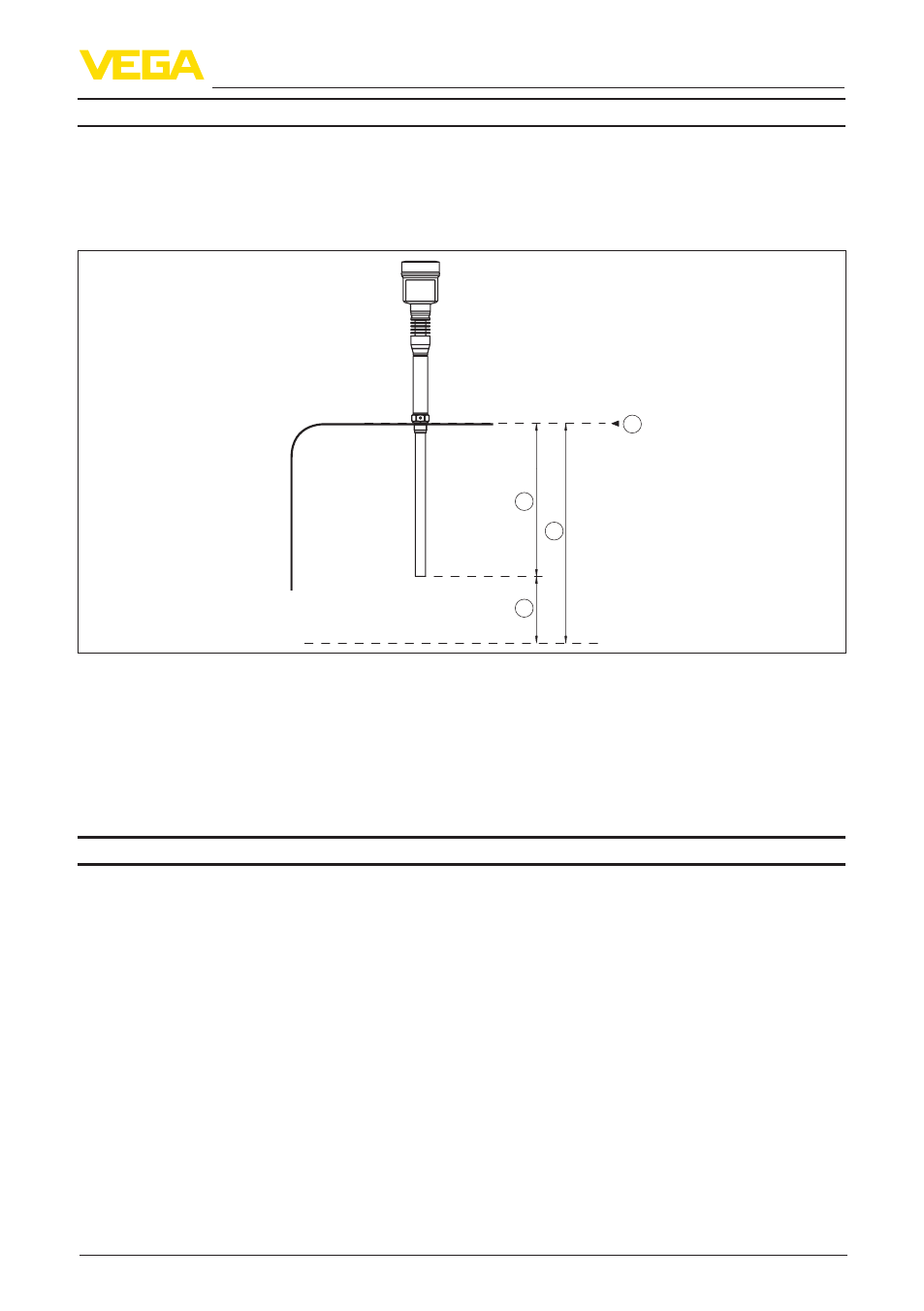

Рис. 27: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Полезный диапазон измерения
Соответствует длине опускной трубы.
1)
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика
126 (заводская установка)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Профиль Profibus-PA
3.02
Число FB с AI (функциональные блоки
с аналоговым входом)
3
Значения по умолчанию
Ʋ 1. FB
PV
Ʋ 2. FB
SV 1
Ʋ 3. FB
SV 2
Значение тока
1)
При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
