2
Быстрый пуск
VEGAPULS 62 с опускной трубой • Profibus PA
36509-R
U-121123
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. В случае турбулентности или сильного волнения продукта
в емкости, длинную опускную трубу следует закрепить на
стене емкости.
2. Измерение возможно только внутри трубы, поэтому
опускная труба должна достигать желаемого минимального
уровня заполнения.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным типо-
вого шильдика.
2. Подключить устройство в соответствии со следующим ри-
сунком.
5
0 0
5
1
6
2
7 3 8
4
9 0
5
1
6
2
7 3 8
4
9 1
0
1
6 7 8
Bus
2
3
4
5 1 2 + ( ) (-)
1

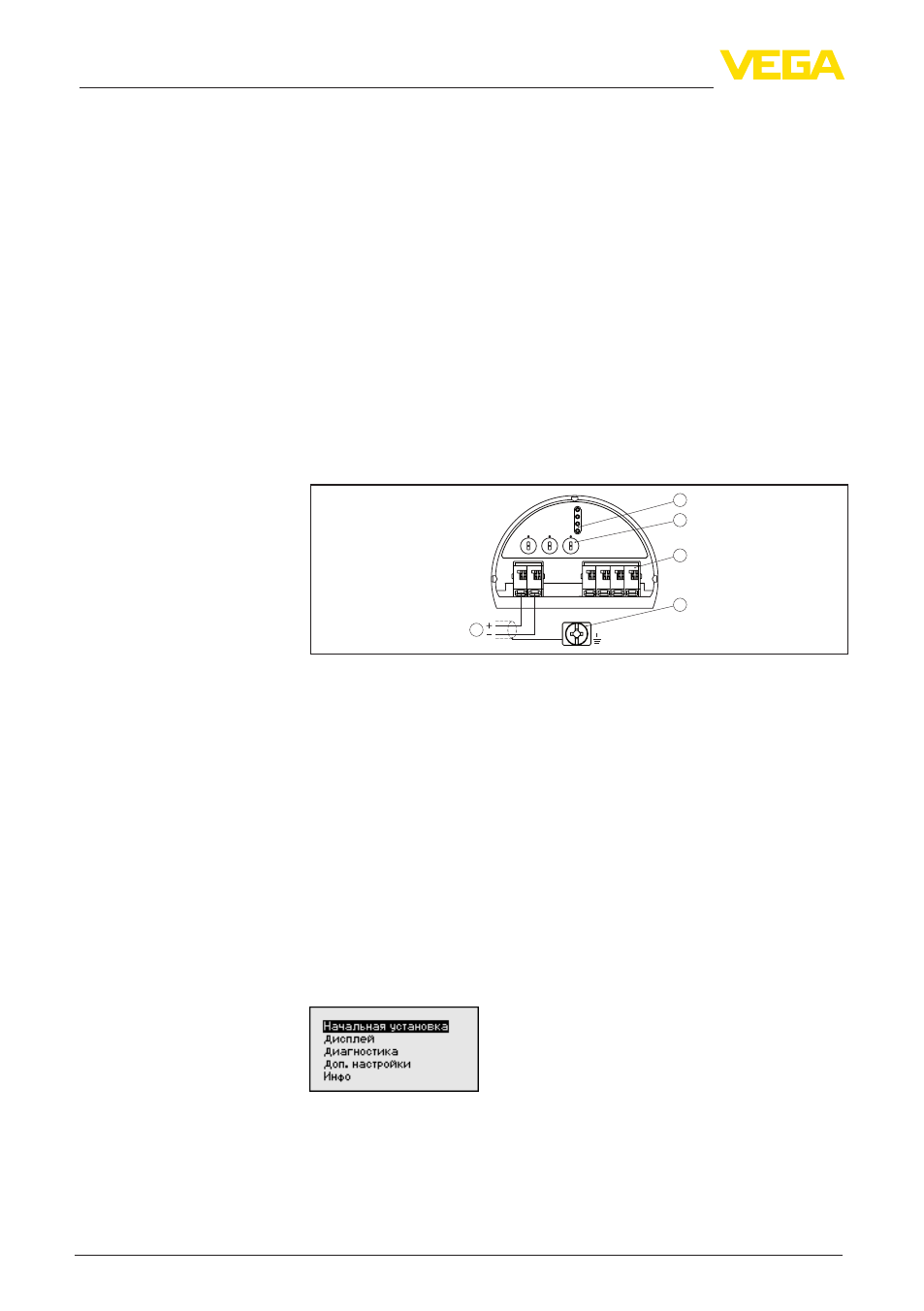

Рис. 1: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
Устройство поставляется с соответствующей заводской уста-
новкой параметров "Применение", "Установка Min" и "Установка
Max".
Для настройки параметра "Среда" выполнить следующее:
1. Через модуль индикации и настройки войти в меню "Началь-
ная установка".
2. В меню "Среда" выбрать измеряемую среду, например "Рас-
творитель".
Монтаж
Электрическое подклю-
чение
Установка параметров
