10 Приложение
VEGABAR 66 • 4 … 20 mA/HART - с климатической компенсацией
36738-R
U-130320
VEGABAR 66 гигиенические типы присоединения
ø 78 mm (3
5
/
64
")
ø 92 mm (3
5
/
8
")
51 mm (2
1
/
64
")
L
51 mm (2
1
/
64
")
L
ø 64 mm
(2
33
/
64
")
ø 40 mm
(1
37
/
64
")
ø 8 mm
(
5
/
16
")
132 mm (5
13
/
64
")
1
2

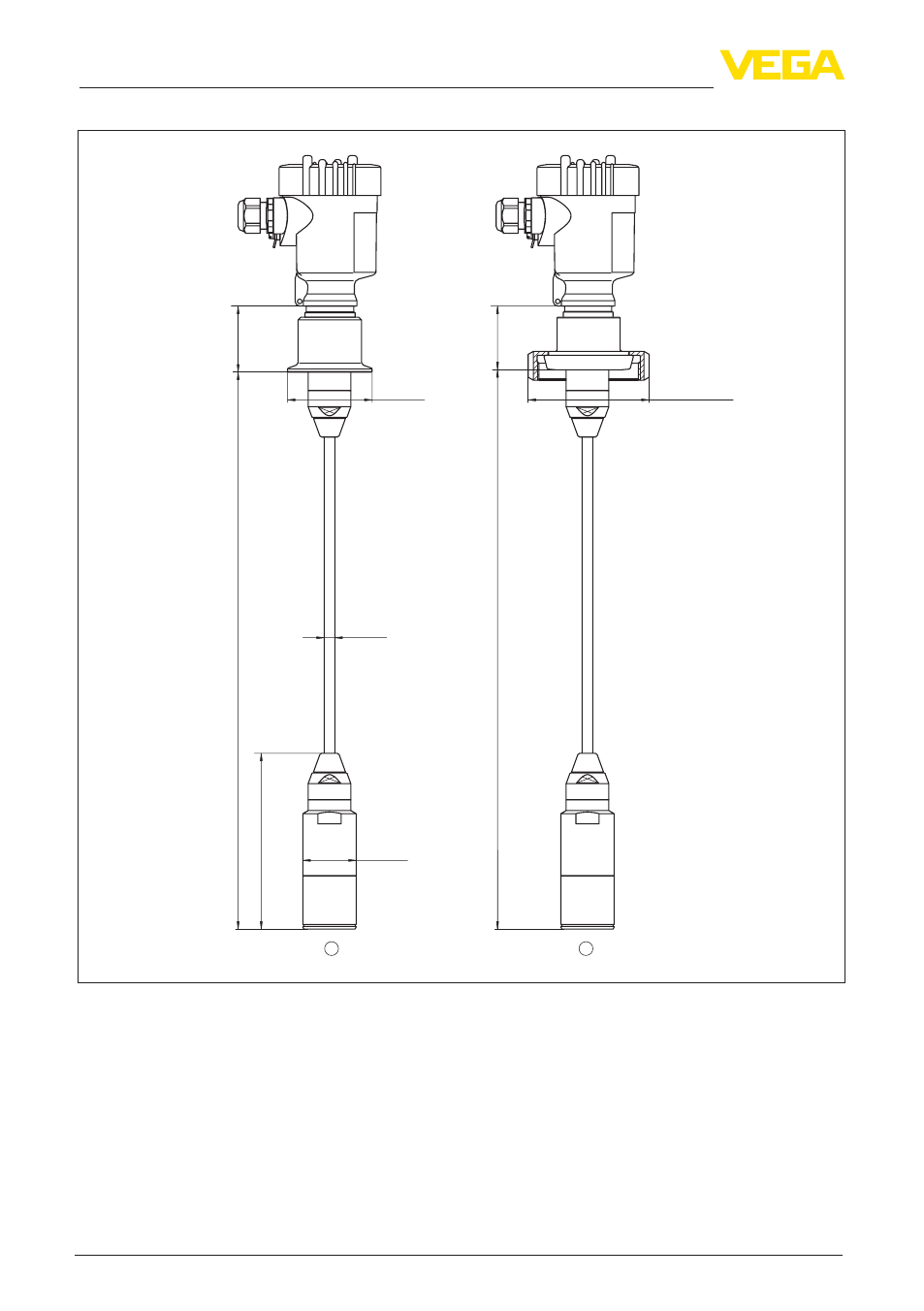

Рис. 46: VEGABAR 66 гигиенические типы присоединения
1 Clamp 2" (ø64 mm) PN16 DIN 32676, ISO 2852/316L
2 Накидная гайка DN 50
