67
10 Приложение
VEGABAR 66 • 4 … 20 mA/HART - с климатической компенсацией
36738-R
U-130320

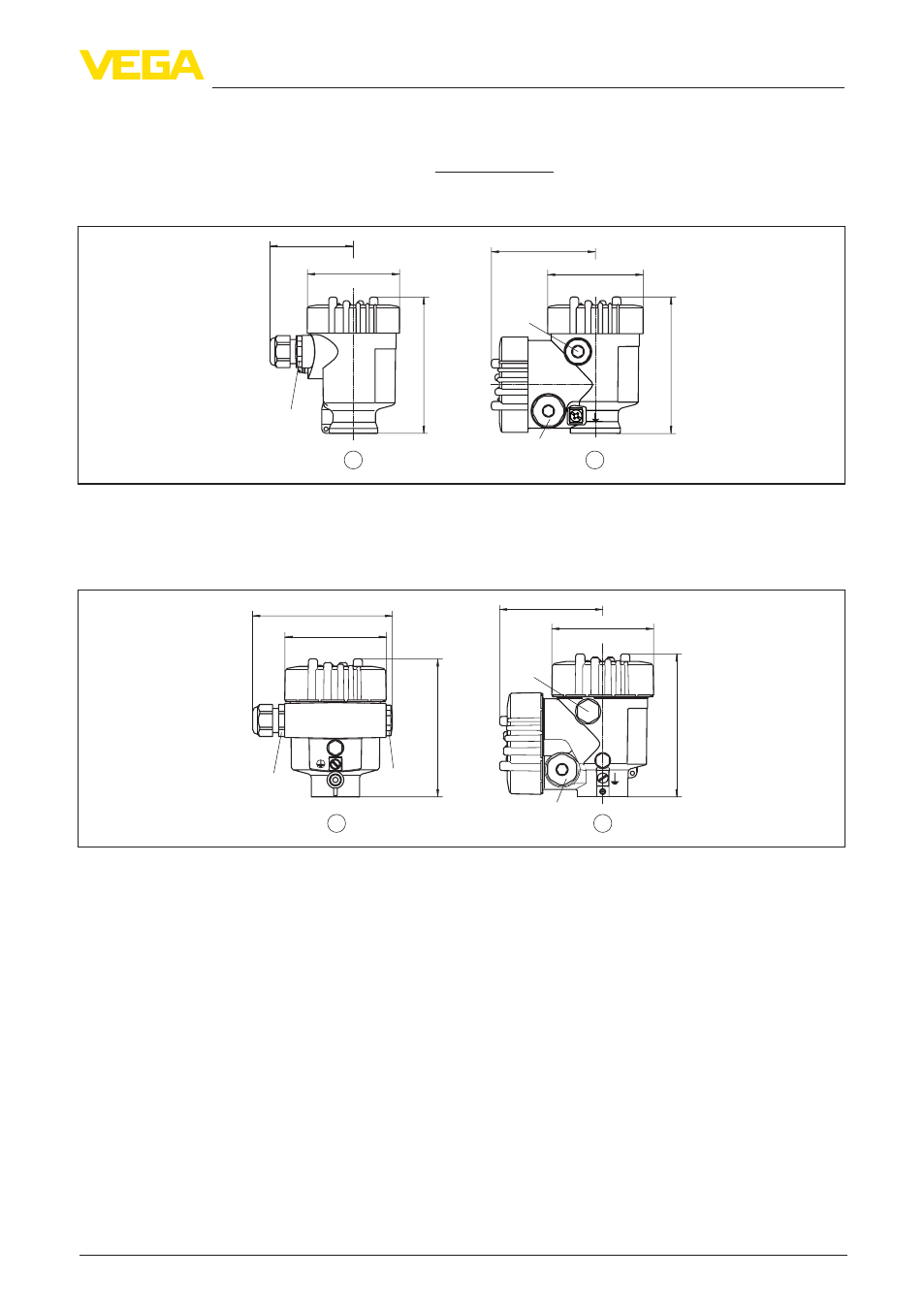

10.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
1 Однокамерное исполнение
2 Двухкамерное исполнение
