30
5 Подключение к источнику питания
VEGABAR 67 • Foundation Fieldbus
36744-R
U-130320
5.7 Схема подключения выносного корпуса
при исполнении IP 68

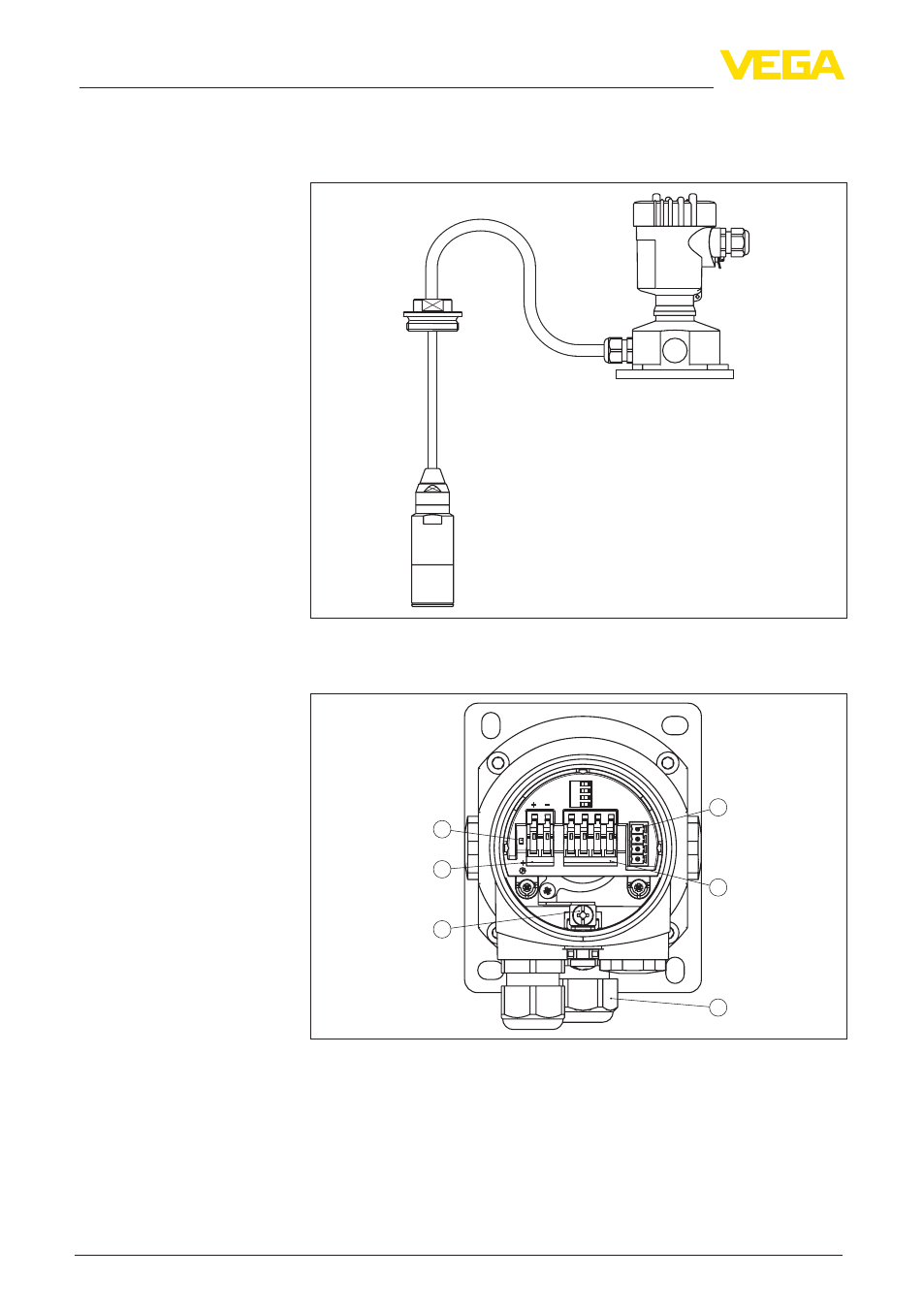

Рис. 23: VEGABAR 67 в исполнении IP 68, 25 bar, без взрывозащиты, с
осевым выводом кабеля и выносным корпусом
I²C
Display
Typ:
1 2
5 6 7 8
Bus
Sim.
4
5
6
1
2
3
Рис. 24: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Кабельный ввод к датчику
4 Клемма заземления для подключения экрана кабеля
5 Контакты для подключения Foundation Fieldbus
6 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
Общий обзор
Отсек электроники и
подключения
