17
4 Монтаж
VEGABAR 67 • Foundation Fieldbus
36744-R
U-130320
4.3 Монтаж прибора с натяжным зажимом
2
3
1

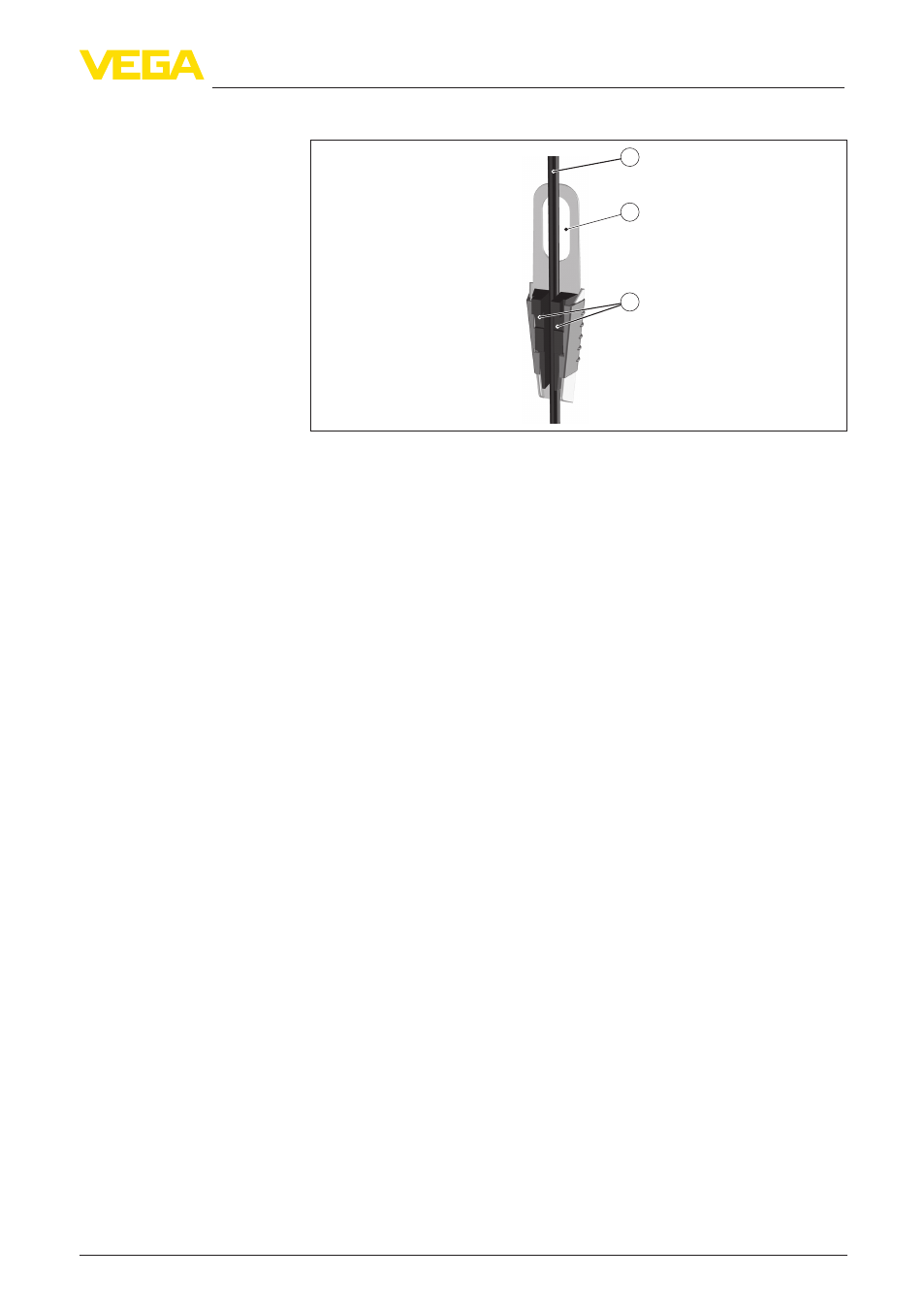

Рис. 7: Натяжной зажим
1 Несущий кабель
2 Отверстие для подвески
3 Планки зажима
Для монтажа VEGABAR 67 с натяжным зажимом выполнить
следующее:
1. Подвесить зажим на подходящем крючке на стене
2. Опустить VEGABAR 67 на желаемую высоту измерения
3. Планки зажима сдвинуть вверх и вставить между ними
несущий кабель
4. Удерживая несущий кабель, сдвинуть планки зажима вниз и
зафиксировать легким ударом
Для демонтажа выполнить описанные выше действия в
обратном порядке.
