4 3
5
1
2
6 7 8
3
2
7
1
4
5
6
8

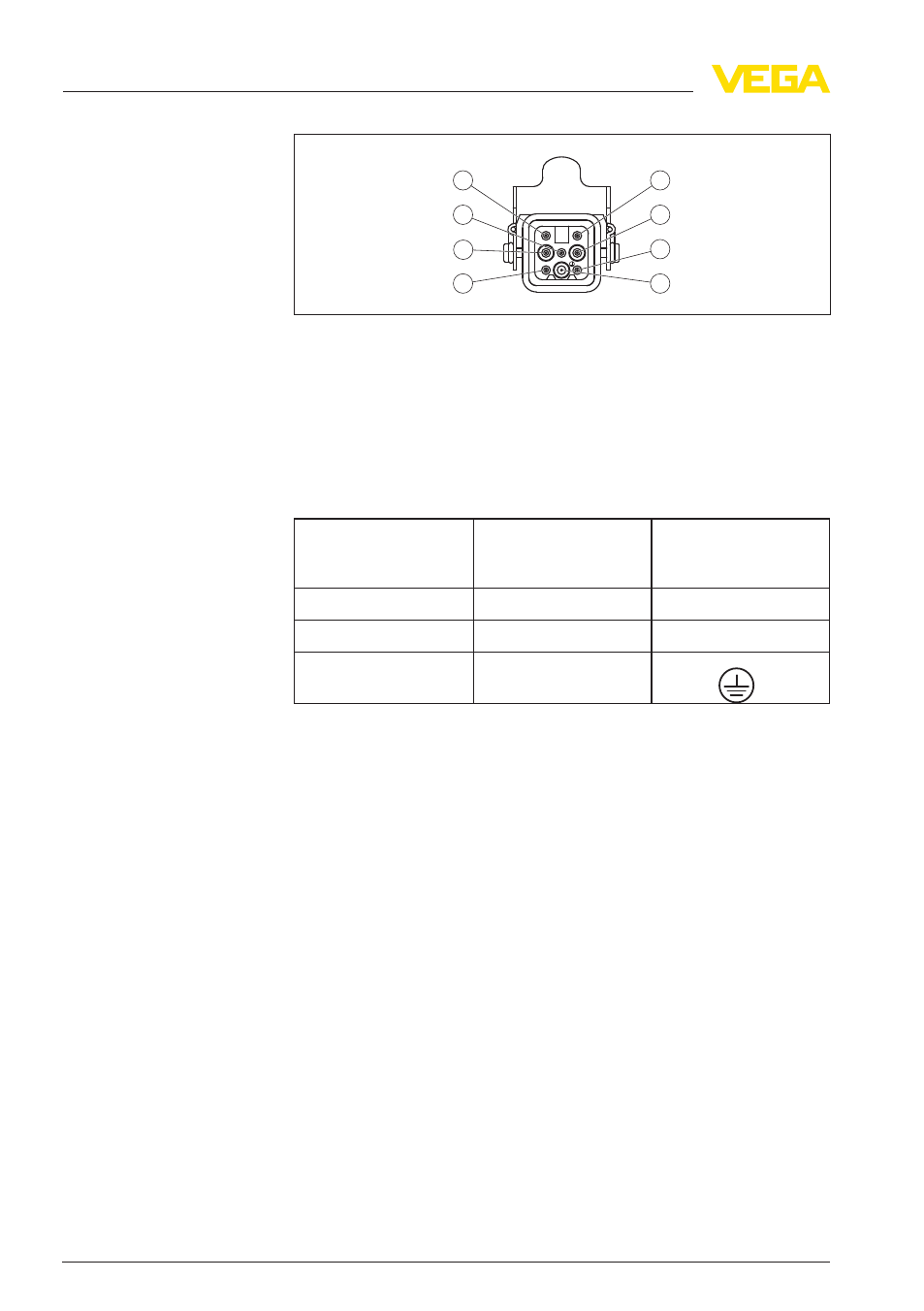

Рис. 3: Вид штекерного разъема
1 + (Pin 1)
2 - (Pin 2)
3 не используется (Pin 3)
4 не используется (Pin 4)
5 не используется (Pin 5)
6 не используется (Pin 6)
7 не используется (Pin 7)
8 экран (Pin 8)
Контактный штырек
разъема Цвет -
соединительная
линия Клемма - блок
электроники
Pin 1 Черный 1
Pin 2 Голубой 2
Pin 8
Зеленый/желтый
Двухпроводный вы-
ход, бесконтакный пе-
реключатель, выход
Namur
6 Штекерный разъем Harting HAN 7D • для сигнализаторов уровня
2 Подключение к источнику питания
