Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов на
переключающие выходы. В таблице описано подключение
отдельных штырьковых контактов к клеммам блока электроники
датчика.
Осторожно!
При питании от сети (230 V) токовая цепь переключения должна
отводиться от токовой цепи питания.
4
3
5
1
2
6
7
8
3
2
7
1
4
5
6
8

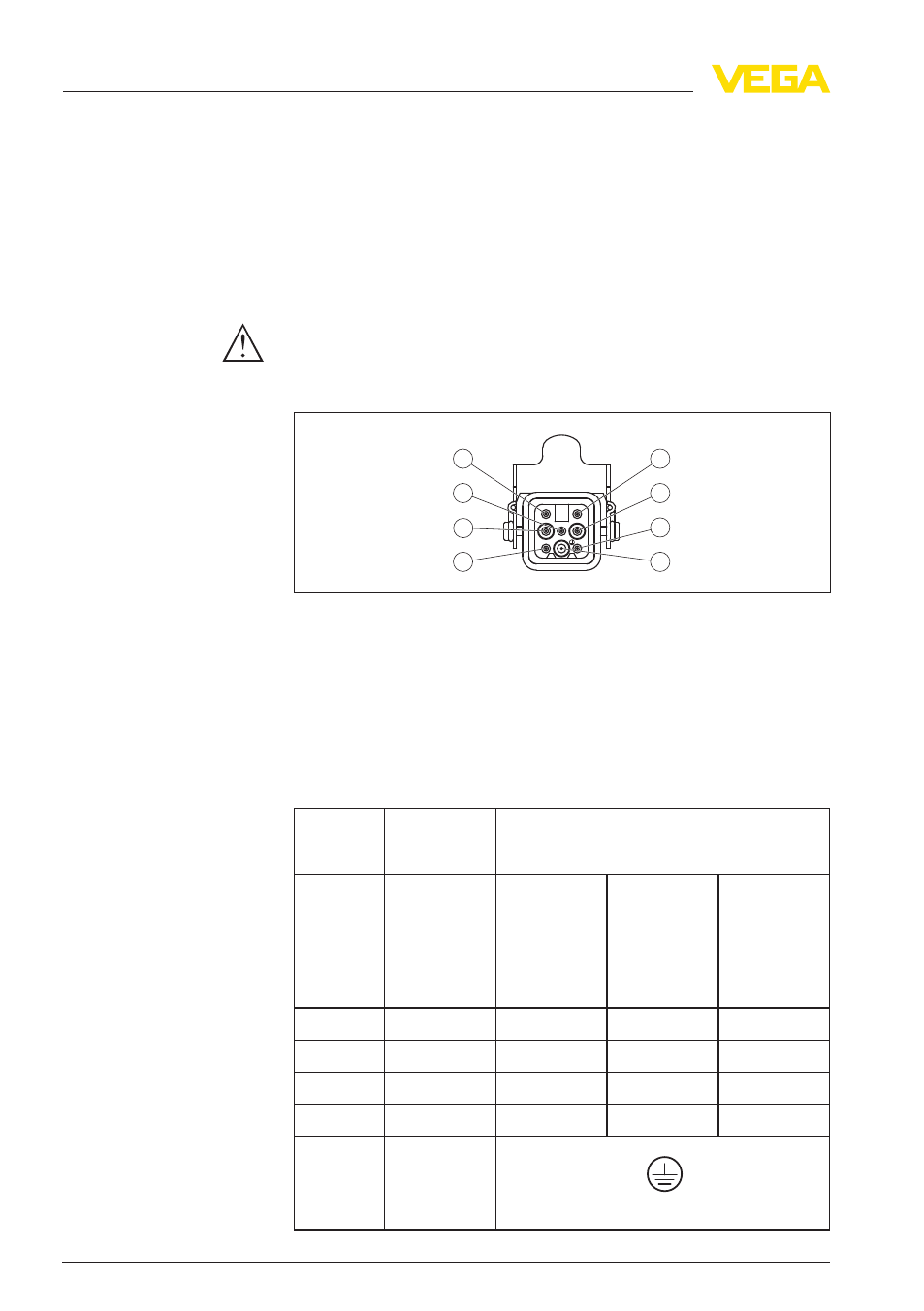

Рис. 1: Вид штекерного разъема
1
+ (Pin 1)
2
Транзисторный выход (Pin 2)
3
Транзисторный выход (Pin 3)
4
- (Pin 4)
5
не используется (Pin 5)
6
не используется (Pin 6)
7
не используется (Pin 7)
8
экран (Pin 8)
Контакт-
ный шты-
рек
Цвет - сое-
динитель-
ная линия
Клемма - блок электроники
VEGACAP,
VEGAWAVE,
VEGAVIB,
VEGASWIN-
G,
VEGAKON
VEGAMIP
R61, R62
VEGAMIP
T61
Pin 1
Черный
1
1
1
Pin 2
Голубой
4
2
2
Pin 3
Красный
3
7
-
Pin 4
Желтый
2
6
-
Pin 8
Зеленый/же-
лтый
Транзисторный выход
4
