Инструкция по эксплуатации VEGA Plug connector Harting HAN 7D for level sensors
Страница 5
Advertising
4
3
5
1
2
6
7
8
3
2
7
1
4
5
6
8

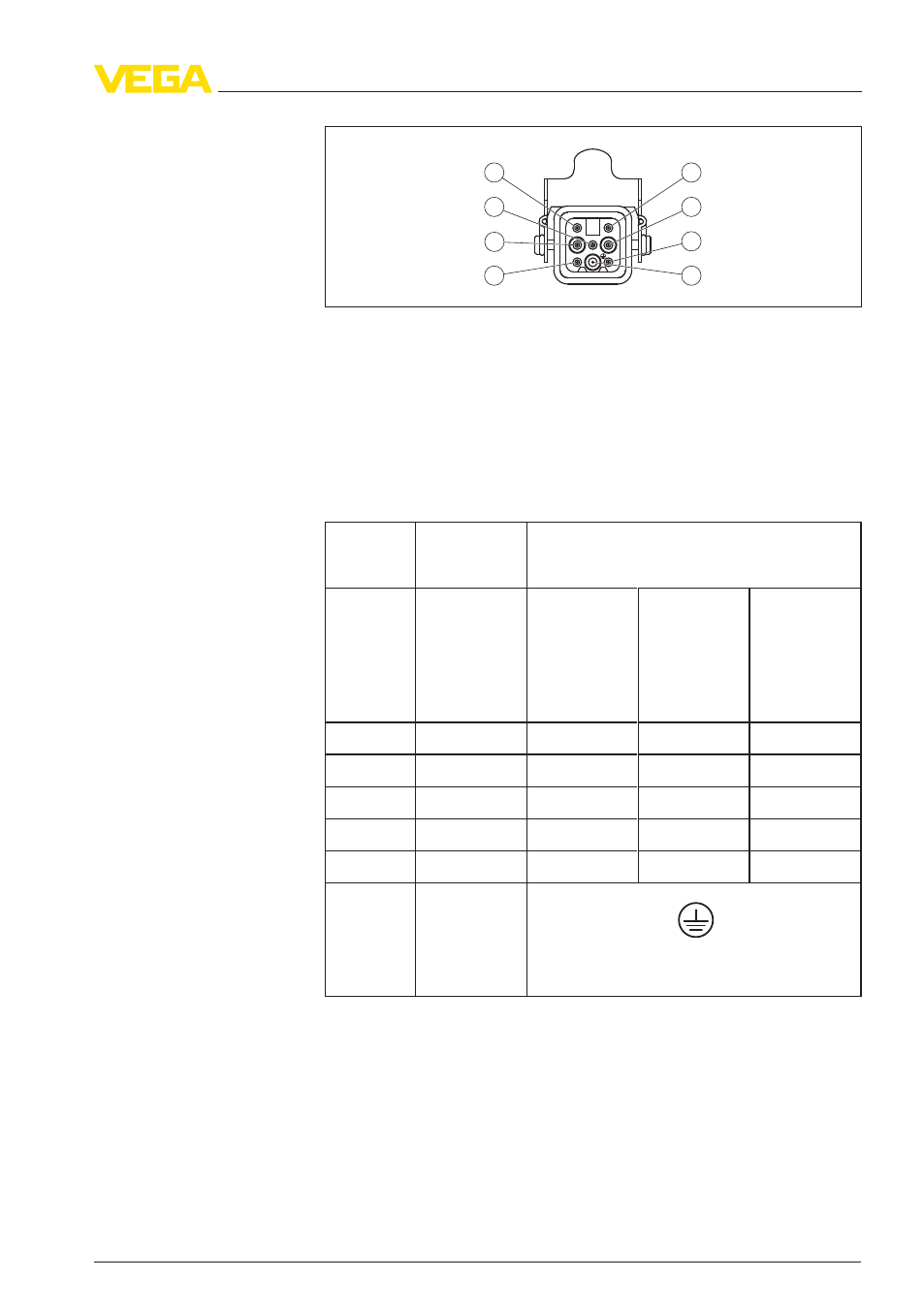

Рис. 2: Вид штекерного разъема
1
+ (Pin 1)
2
- (Pin 2)
3
не используется (Pin 3)
4
Релейный выход (Pin 4)
5
Релейный выход (Pin 5)
6
Релейный выход (Pin 6)
7
не используется (Pin 7)
8
экран (Pin 8)
Контакт-
ный шты-
рек
Цвет - сое-
динитель-
ная линия
Клемма - блок электроники
VEGACAP,
VEGAWAVE,
VEGAVIB,
VEGASWIN-
G,
VEGAKON
VEGAMIP
R61, R62
VEGAMIP
T61
Pin 1
Черный
1
1
1
Pin 2
Голубой
2
2
2
Pin 4
Желтый
3
3
-
Pin 5
Белый
4
4
-
Pin 6
серый
5
5
-
Pin 8
Зеленый/же-
лтый
Релейный выход
Штекерный разъем Harting HAN 7D • для сигнализаторов уровня
5
2
Подключение к источнику питания
34456
-
RU
-120315
