2 Описание изделия
2.1 Структура
Комплект поставки включает:
l
VEGADIF 65
l
Изолирующая диафрагма CSS, смонтированная на VEGADIF
65
l
Документация
-
Данное руководство по эксплуатации
Составными частями изолирующей диафрагмы CSS являются
разделительная мембрана, присоединение и линия передачи
(
капилляр). Составные части полностью сварены между собой и
с преобразователем дифференциального давления в единую
герметичную систему.
+ –
1
2
3
4

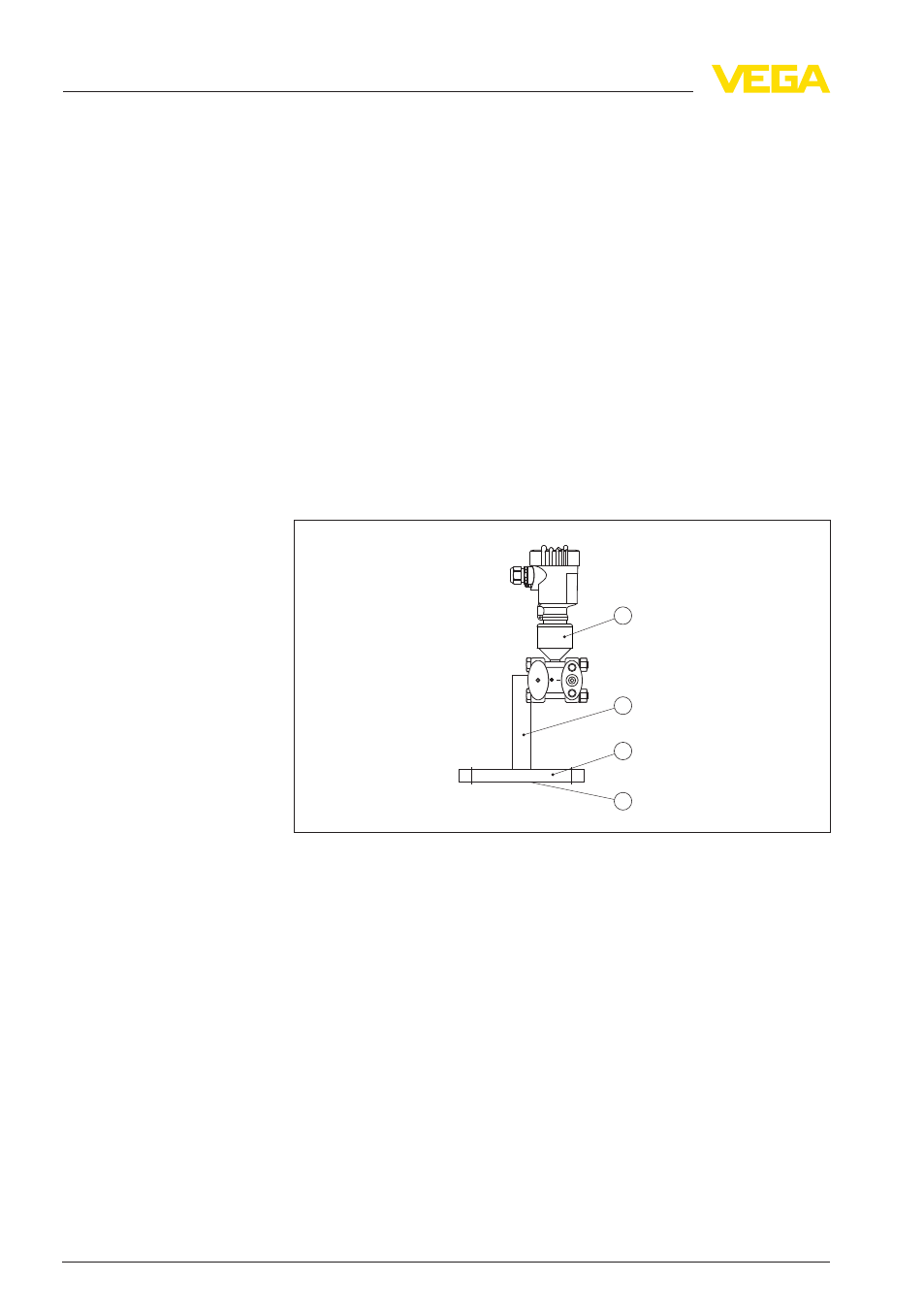

Рис. 1: VEGADIF 65 с изолирующей диафрагмой CSS
1
VEGADIF 65
2
Линия передачи (капилляр)
3
Присоединение
4
Разделительная мембрана
2.2 Принцип работы
Изолирующие диафрагмы должны применяться в тех случаях,
когда требуется разделение между измеряемой средой и
преобразователем давления, особенно при следующих условиях:
l
Высокие температуры измеряемой среды
l
Коррозионно-агрессивные среды
l
Сильные вибрации на месте измерения
Комплект поставки
Компоненты
Область применения
