6.2 Размеры
+ –
7/16-20 UNF
1/4-18 NPT
41,3 mm
(1.69")
L
100 mm
(1.97")
103,7 mm
(1.97")

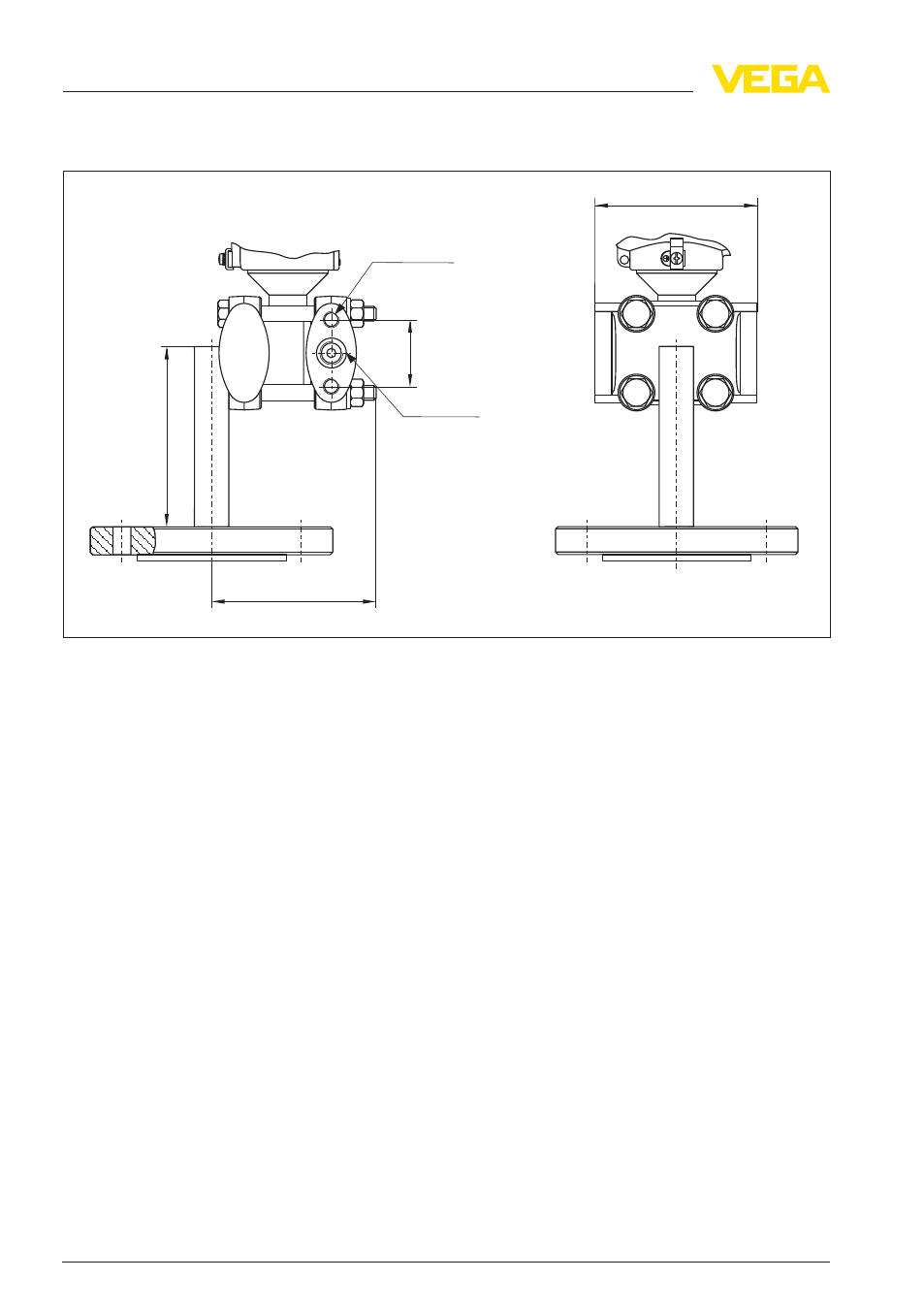

Рис. 3: Присоединение к процессу с изолирующей диафрагмой с одной стороны. Размер L, в зависимости
от исполнения, 100 мм или 150 мм. Присоединение минусовой стороны через ¼-18 NPT, монтаж через 7/
16
-20 UNF, присоединение плюсовой стороны см. следующие таблицы.
В следующих таблицах вместе с размерами даны типичные
значения температурных коэффициентов "TK процесса".
Значения действительны для силиконового масла и мембраны из
нержавеющей стали 316L. Для других масел данные
коэффициенты нужно умножить на коэффициент коррекции для
соответствующего масла.
Номинальное давление дано для изолирующих диафрагм.
Максимальное давление для полной измерительной установки
зависит от самого слабого в отношении давления звена этой
установки.
В таблицах даны значения веса изолирующей диафрагмы. Вес
датчика см. в разделе "Размеры и вес" в Руководстве по
эксплуатации VEGADIF 65.
Следующие чертежи являются принципиальными чертежами.
Действительные размеры изолирующей диафрагмы могут
отличаться.
