3 Рекомендации по выбору систем с изолирующей диафрагмой
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
+ –
+
–
min.
∆
ρ
M
= 0,96 kg/dm
3
= 1,0 kg/dm
3
p
i
ρ
Fl
H1 = 0,3 m
Hv = 1,8 m
H = 1 m
Hu = 0,2 m
max.

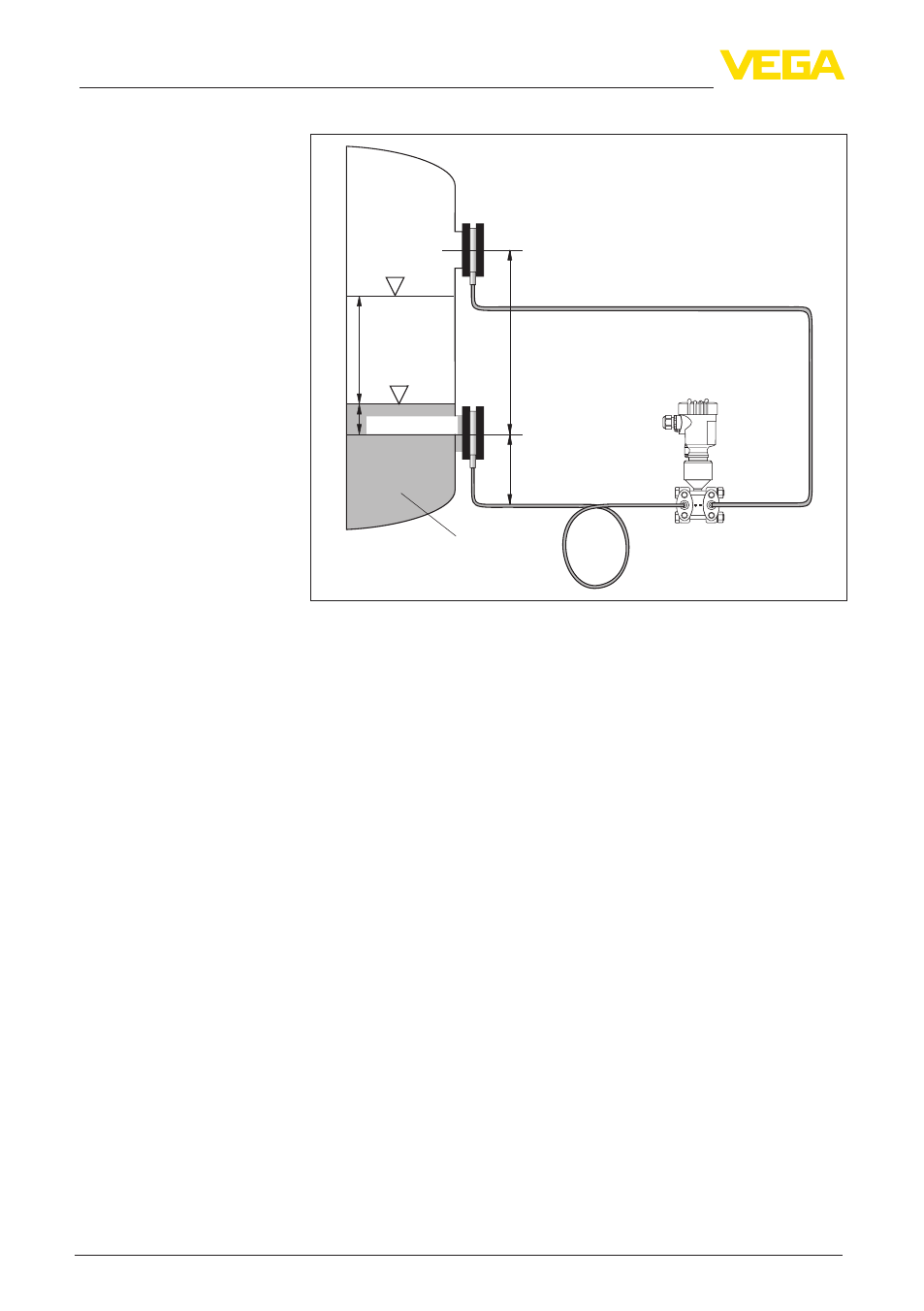

Рис. 14: Данные для выбора измерительной ячейки
Давление на минусовой стороне преобразователя
дифференциального давления при мин. уровне:
p
-
= p
Hv
+ p
H1
= Hv • ρ
Fl
• g + H1 • ρ
Fl
•g+ p
i
= 1,8 м • (0,96 кг/дм³ • 9,81 м/с) + 0,3 м • (0,96 кг/дм³ • 9,81м/с) + p
i
= 197,77 mbar + p
i
Давление на плюсовой стороне преобразователя
дифференциального давления при мин. уровне:
p
+
=p
Hu
+ p
H1
= Hu •ρ
FM
• g + H1 •ρ
Fl
•g+p
i
= 0,2 м • (1 кг/дм³ • 9,81 м/с) + 0,3 м • (0,96 кг/дм³ • 9,81 м/с) + p
i
= 47,87 mbar + p
i
Дифференциальное давление на датчике при мин. уровне:
Δp
Transmitter
= p
+
- p
-
= 47,87 mbar - 197,77 mbar
= -149,90 mbar
Дифференциальное давление на датчике при макс. уровне:
Δp
Transmitter
= p
+
- p
-
+ΔH •(1,0 kg/dm³ • 9,81 m/s)
= -149,90 mbar + 98,1 mbar
= -51,80 mbar
Таким образом, для данного примера применения требуется
измерительная ячейка 100 mbar.
Пример выбора измери-
тельной ячейки
