Инструкция по эксплуатации VEGA VEGADIF 65 Chemical seal CSB
Страница 10
10
3 Рекомендации по выбору систем с изолирующей диафрагмой
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
– Фланец ANSI 3" 150 lbs RF, 316/316L, Тубус: 2"/4"/6"/8"
0
1
2
3
4
5
6
7
8
9
10
–40
–20
0
20
40
60
80
Ambient
temperature
[°C
]
Capillary length [m]
Group E
permitted
operating range

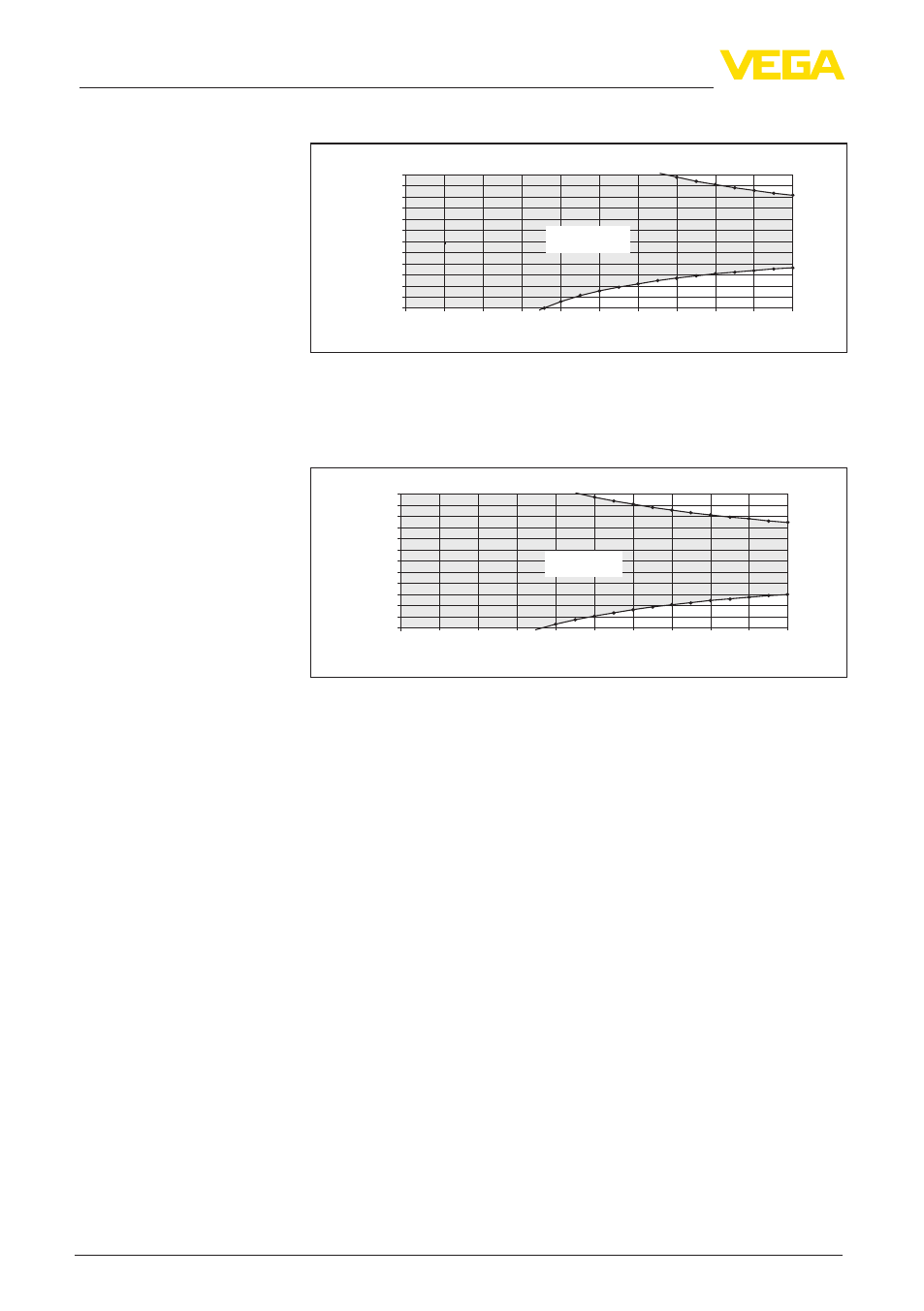

Рис. 6: Допустимый диапазон температур окружающей среды в
зависимости от длины капилляра - для изолирующих диафрагм Группы E
•
Группа F
– DRD DN 50 (65 mm), PN 25, 316L
0
1
2
3
4
5
6
7
8
9
10
–40
–20
0
20
40
60
80
Umgebungstemperatur
[°C
]
Kapillarlänge [m]
Gruppe F
erlaubter
Einsatzbereich
Рис. 7: Допустимый диапазон температур окружающей среды в
зависимости от длины капилляра - для изолирующих диафрагм Группы F
3.3 Динамическая характеристика
изолирующей диафрагмы
Вязкость заполняющего масла, длина и внутренний диаметр
капилляра влияют на сопротивление трения. Чем выше
сопротивление трения, тем больше время реакции на
скачок. На время реакции также влияет управляющий объем
измерительной ячейки. Чем меньше управляющий объем
измерительной ячейки, тем меньше время реакции на скачок.
Следующая диаграмма показывает типичное время реакции
(T90) для различных заполняющих масел в зависимости от
измерительной ячейки и внутреннего диаметра капилляра.
Значения даны в секундах на метр длины капилляра и
должны умножаться на действительную длину капилляра.
Дополнительно следует учитывать время реакции датчика.
Время реакции на
скачок
