4 монтажная позиция – Инструкция по эксплуатации VEGA VEGADIF 65 Chemical seal CSB
Страница 11
11
3 Рекомендации по выбору систем с изолирующей диафрагмой
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
1
2
3
4
5
6
7
DN50
(1 mm)
DN80
(2 mm)
500 mbar
3 bar
DN50
(1 mm)
DN80
(2 mm)
0
2
4
6
8

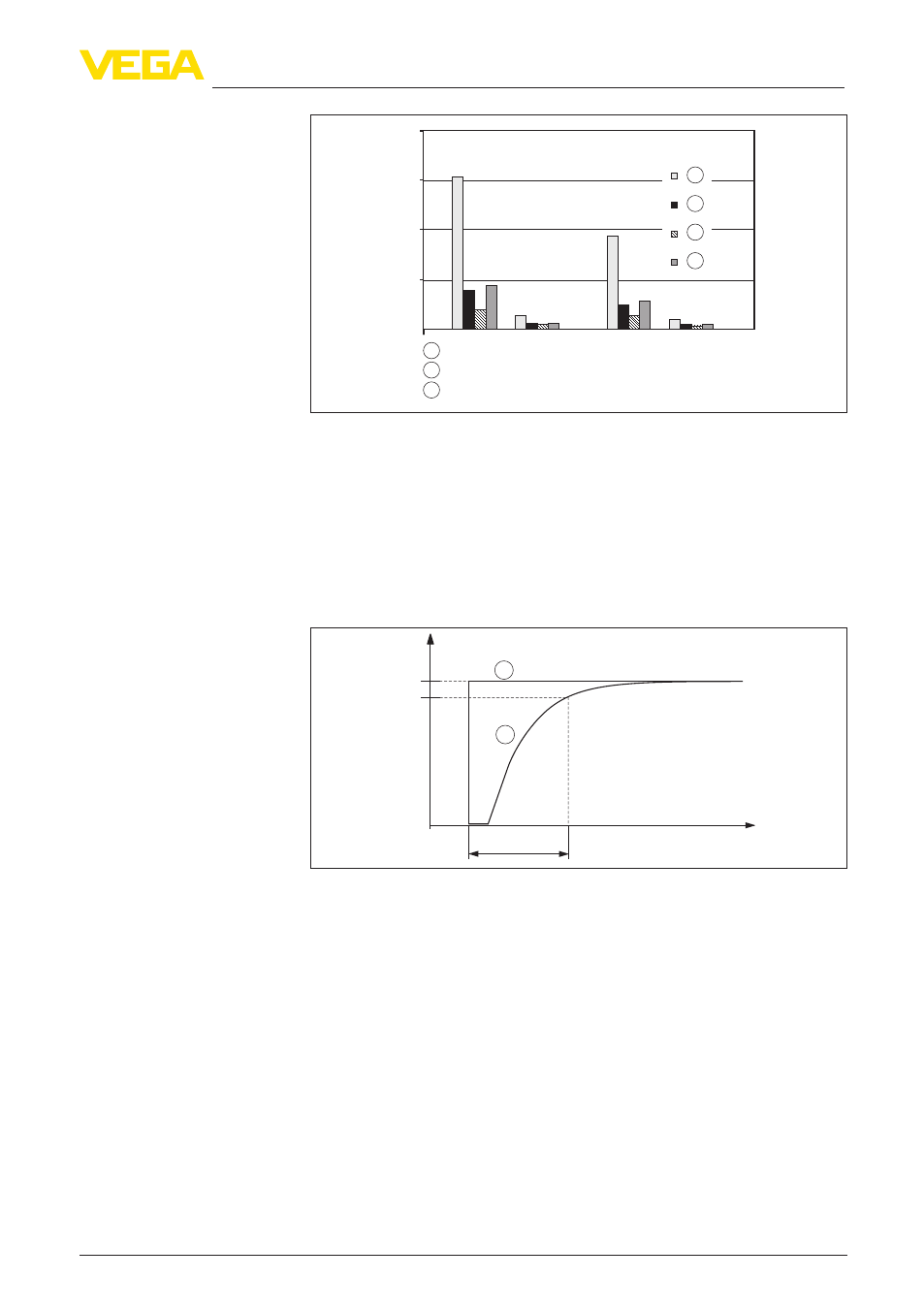

Рис. 8: Типичное время реакции (T90), сек/м, для различных заполняющих
масел в зависимости от измерительной ячейки и внутреннего диаметра
капилляра. Температура окружающей среды = 20 °C
1 Силиконовое масло
2 Высокотемпературное масло
3 Мед. белое масло
4 Инертное масло
5 Номинальный внутренний диаметр
6 Внутренний диаметр капилляра
7 Измерительная ячейка
90 %
100 %
t
T90%
1
2
Рис. 9: Представление времени реакции (T90)
1 Скачок давления
2 Выходной сигнал
Для минимизации времени реакции имеются следующие
возможности:
•
Больший внутренний диаметр капилляра
•
Меньшая длина капилляра
•
Заполняющее масло с меньшей вязкостью
3.4 Монтажная позиция
При монтаже преобразователя давления выше нижней
изолирующей диафрагмы не должна превышаться
максимальная разность высот H1 (см. рис. ниже). Значение
зависит от плотности заполняющего масла и наименьшего
Минимизация времени
реакции на скачок
Стандартные примене-
ния
