3
.2
Размеры
KV 31 -
для горизонального монтажа датчика
279 mm (10.98")
d
268 mm (10.55")
302 mm (1
1.89")
L
3
1
2

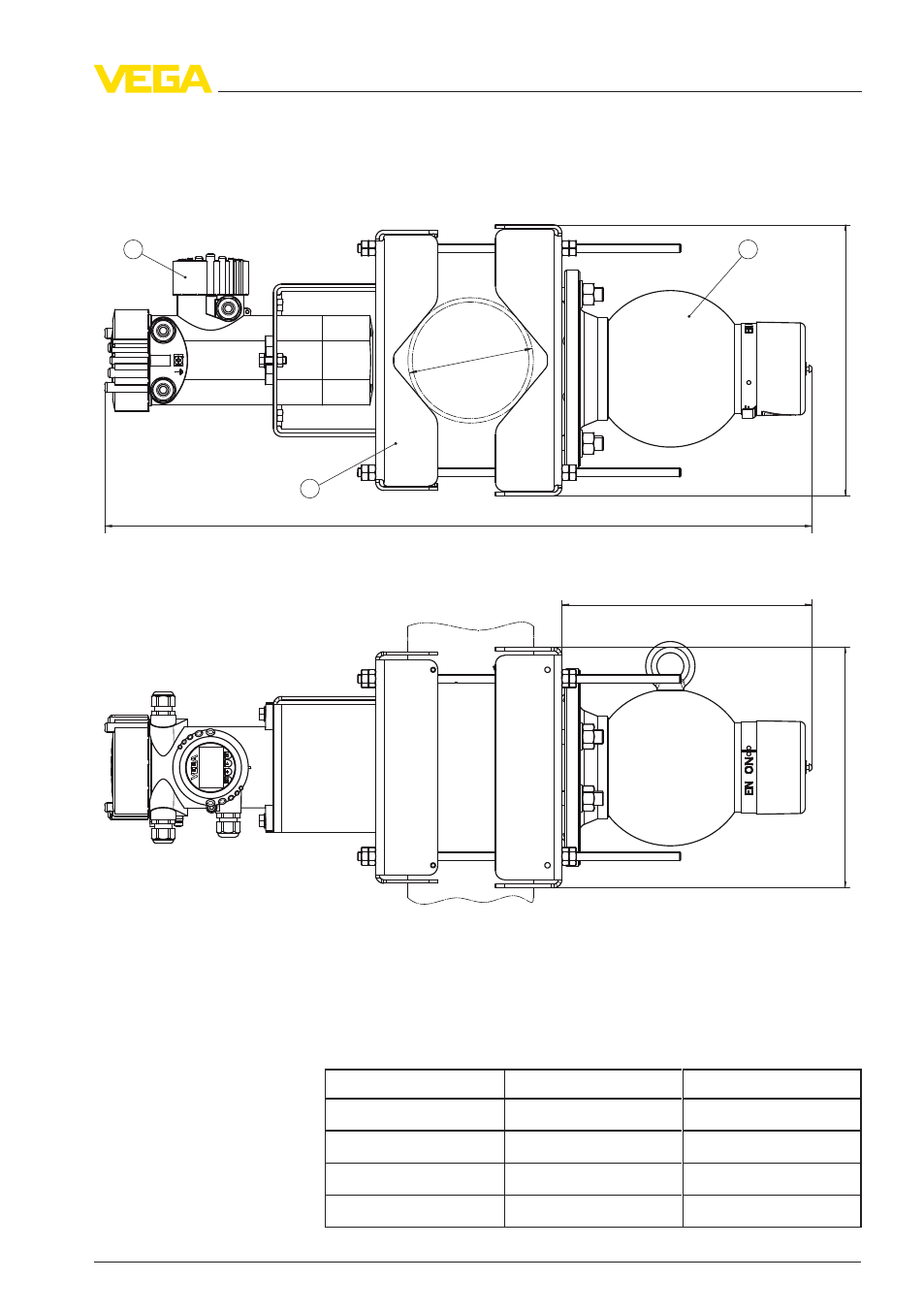

Рис. 5: Зажимное приспособление для горизонтально монтируемого датчика
1
Датчик уровня MINITRAC
2
Зажимное приспособление - KV 31
3
Защитный держатель VEGASOURCE
L
= Общая длина измерительной установки (см. следующую таблицу)
d
= Диаметр трубы (см. следующую таблицу)
Труба DN (дюйм)
Диаметр трубы (d)
Общая длина (L)
DN 50 (2 in)
ø
60,3
мм (2.37 in)
672 mm (26.46 in)
DN 100 (4 in)
ø
114,3
мм (4.5 in)
737 mm (29.02 in)
DN 125 (5 in)
ø
139,7
мм (5.5 in)
770 mm (30.31 in)
DN 150 (6 in)
ø
168,3
мм (6.63 in)
803 mm (31.61 in)
Зажимное приспособление KV 31 • Защитный держатель источника SE
9
3
Приложение
38481
-
RU
-120312
