Если остаются пустые или промежуточные пространства,
необходимо исключить доступ в опасную зону, установив
барьеры или защитные решетки. Эти зоны должны быть
соответствующим образом обозначены.
Установите защитную решетку с обеих сторон зажимного
приспособления. Также возможны обшивка из металлического
листа или пластиковая плита соответствующей формы.
Для этого на зажимном приспособлении предусмотрены
соответствующие отверстия под винты М5.
Защитная решетка монтируется в соответствии со следующей
схемой:
M5
1
2

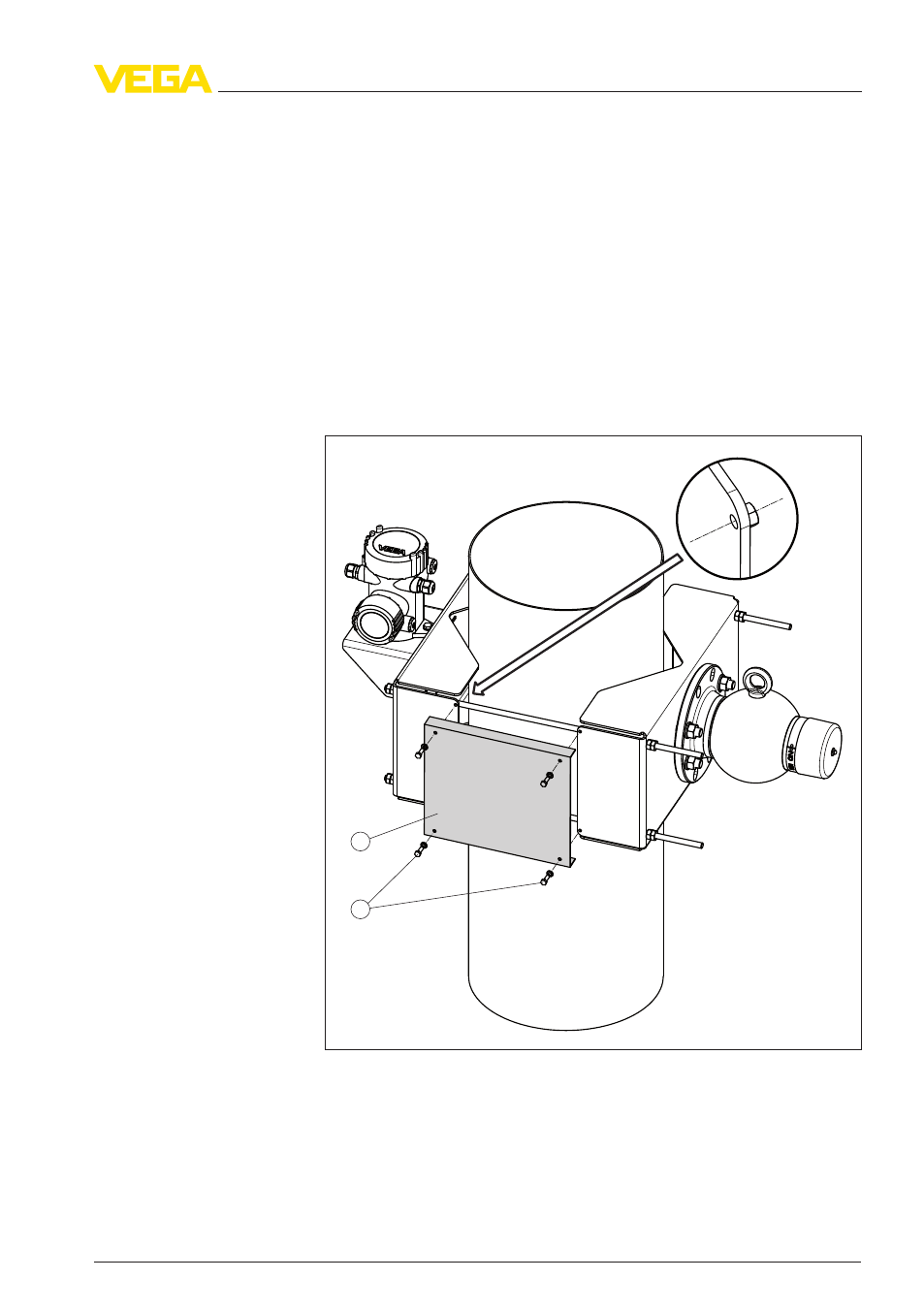

Рис. 4: Монтаж защитной решетки по обеим сторонам зажимного
приспособления
1
Защитная решетка
2
Винты M5 - 4 шт.
Установка защитной
решетки
Зажимное приспособление KV 31 • Защитный держатель источника SE
