Инструкция по эксплуатации VEGA KV 31 Mounting brackets For tubes with ø 50…200 mm (Horizontal sensor mounting)
Страница 6
7
6
8
3
1
4
2
5
A

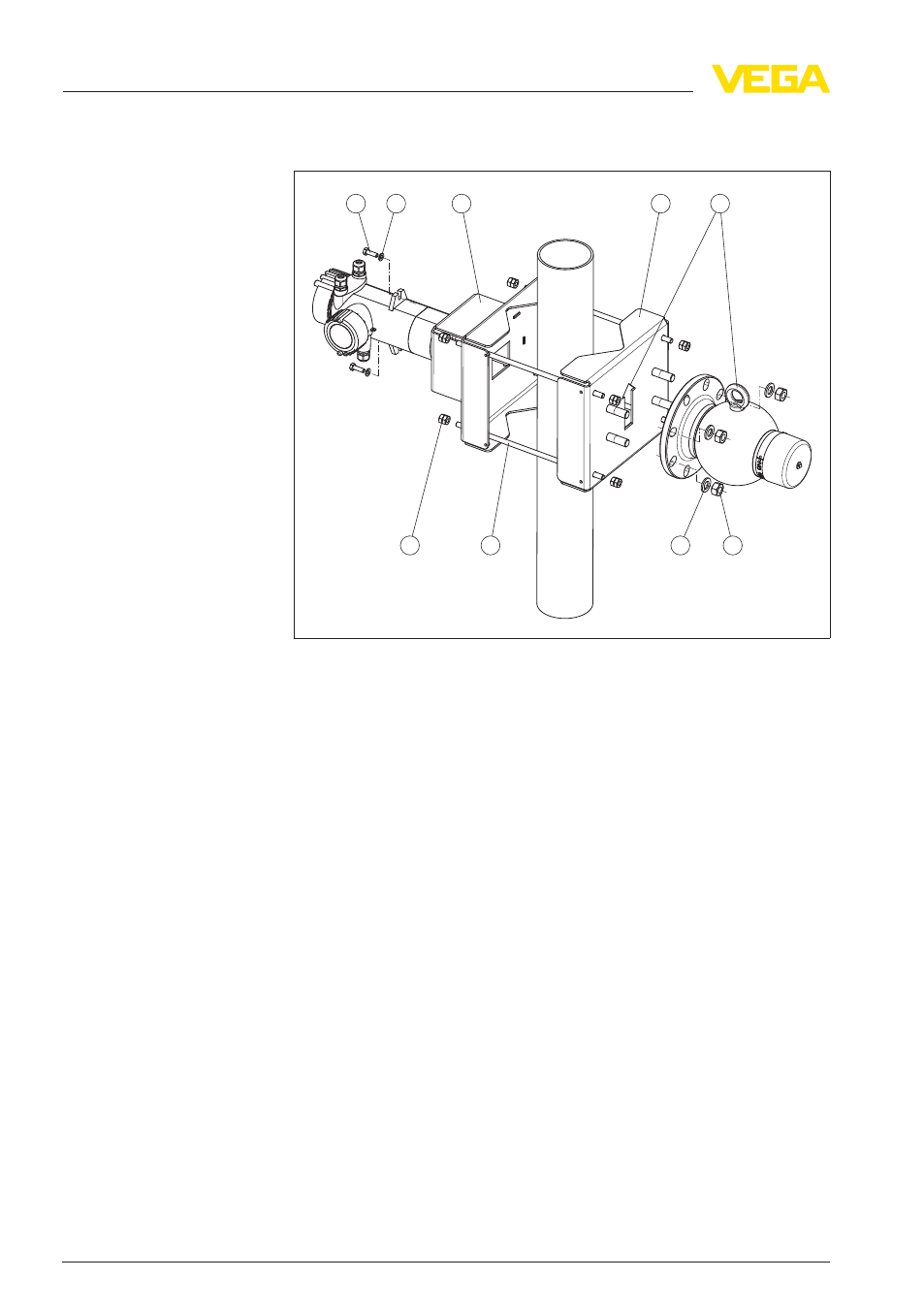

Рис. 3: Зажимное приспособление для горизонтально монтируемого
датчика
1
Резьбовая штанга M10 x 360 мм - 4 шт.
2
Гайка шестигранная M16 - 4 шт.
3
Гайка шестигранная M10 - 16 шт.
4
Прокладочная шайба для M16 - 4 шт.
5
Зажим - сторона держателя источника (VEGASOURCE 31) - 1 шт.
6
Прокладочная шайба для M10 - 8 шт.
7
Винт с шестигранной головкой M8 - 2 шт.
8
Зажим - сторона датчика (MINITRAC) - 1 шт.
A
Вырезка-стрелка на зажиме и ушко смотрят в одном направлении
1
Оба зажима (5 и 8) зажимного приспособления должны
стоять параллельно друг другу. Для этого измерьте боковые
расстояния между зажимами по отношению друг к другу.
2
Равномерно затяните гайки резьбовых штанг. При этом
следует учитывать диаметр трубы и прочность материала
трубы и не допускать деформации трубы из-за сильной
затяжки зажимного приспособления.
Если есть впечатление, что труба может с течением времени
не выдержать веса зажимного приспособления, датчика и
защитного держателя источника, то необходимо обеспечить
подпорку под зажимным приспособлением.
3
Для предупреждения повреждений, после монтажа
укоротите резьбовые штанги.
6
Зажимное приспособление KV 31 • Защитный держатель источника SE
2
Монтаж
