11 Приложение
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123
VEGAPULS 61, исполнение с монтажной скобой и отражателем
11
5,5 mm (4.55"
)
218 mm (8.58"
)
45°
71 mm (2.8")
17,5 mm (0.69"
)
ø 9 mm
(0.35")
107,5 mm
(4.23")
117,5 mm
(4.63")
110 mm
(4.33")
160 mm
(6.30")
60 mm
(2.36")

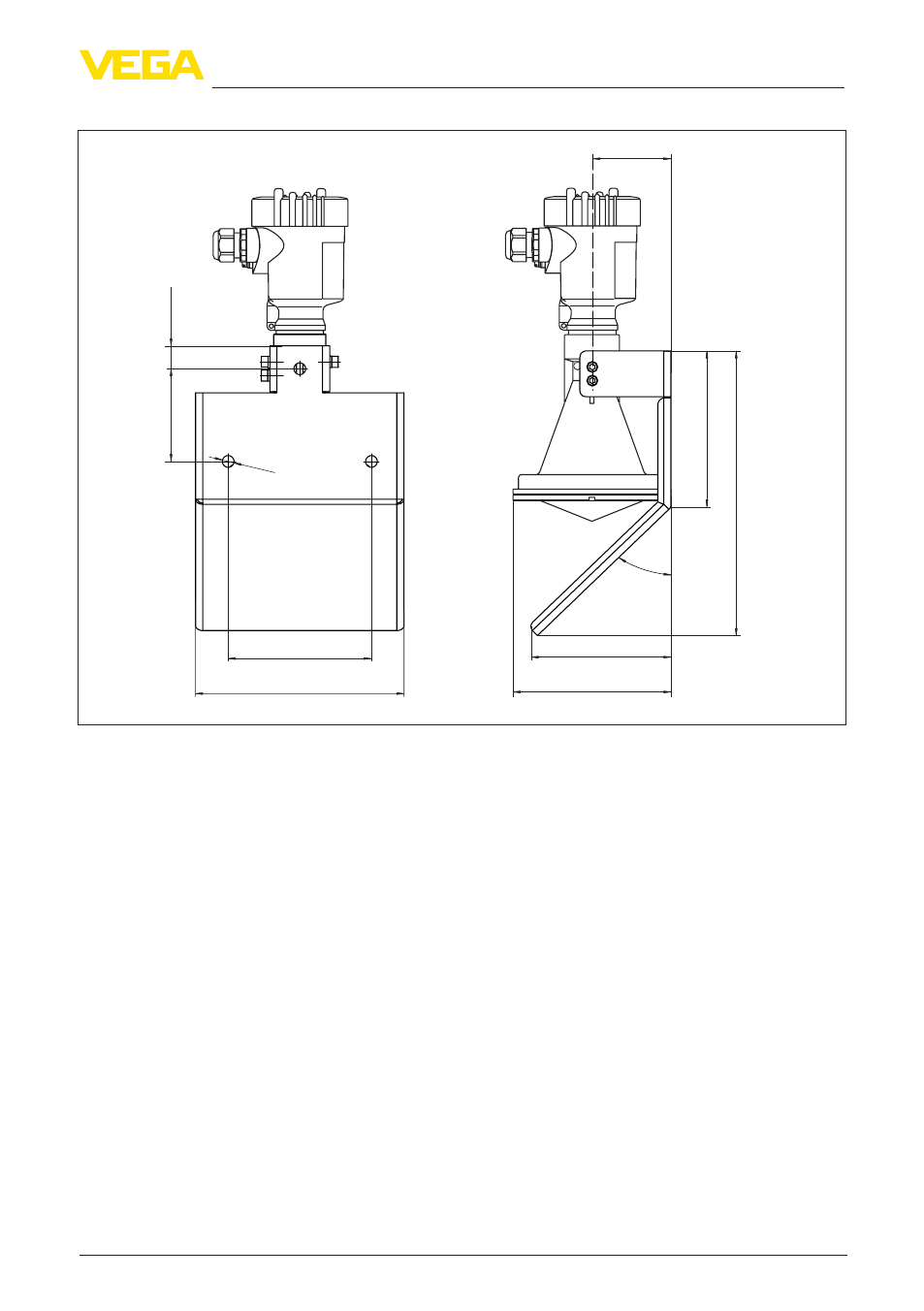

Рис. 67: VEGAPULS 61, монтажная скоба и отражатель
