4 Монтаж
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123
Информация:
Патрубок должен быть, как можно, короче, а конец патрубка
должен быть закругленным, тогда помехи от патрубка емкости
будут незначительными.

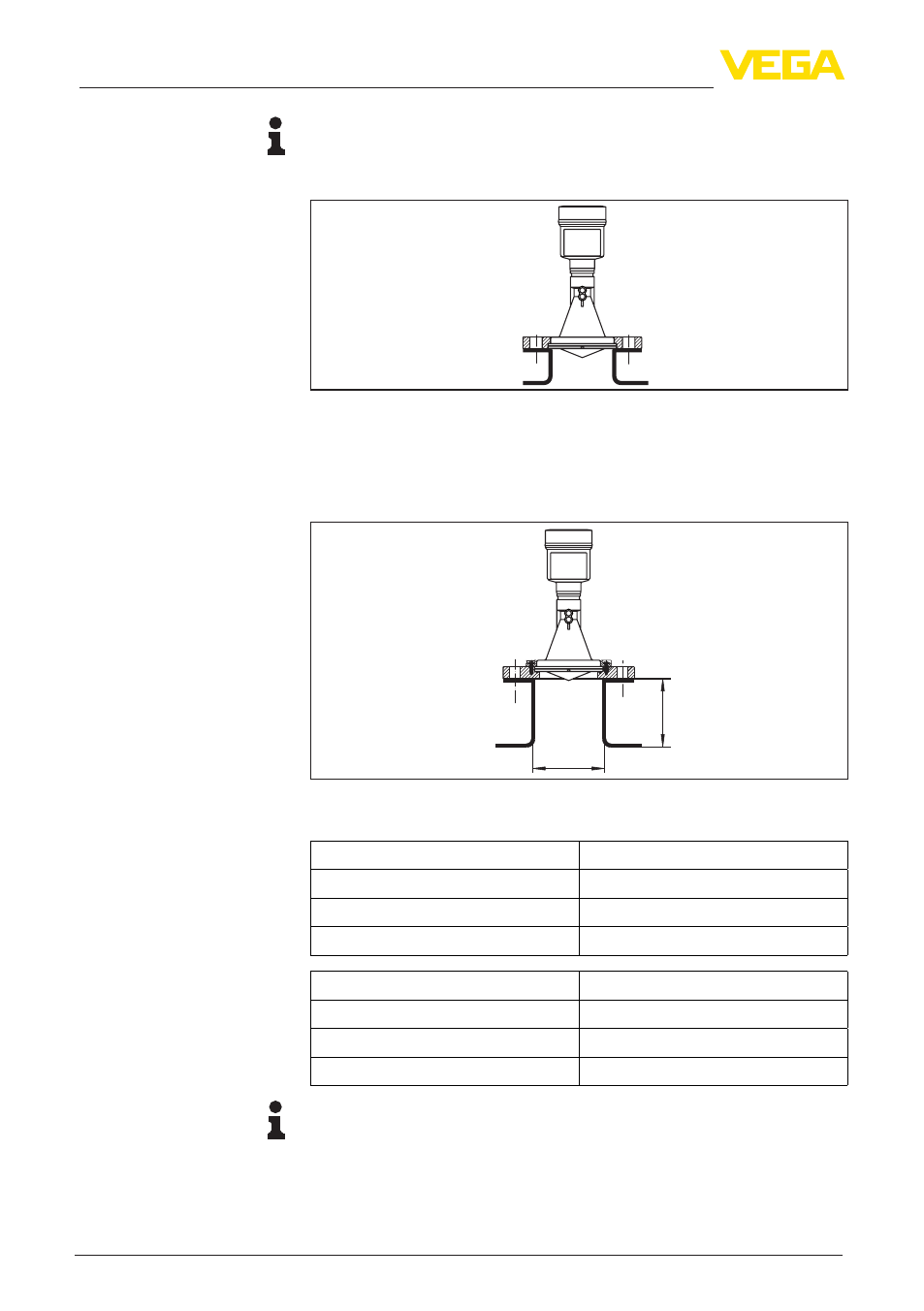

Рис. 12: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS 61 можно монтировать также на высоких патрубках
(ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
В таблице ниже приведены макс. значения высоты патрубка (h) в
зависимости от его диаметра (d).
Диаметр патрубка d
Высота патрубка h
80 mm
300 mm
100 mm
400 mm
150 mm
500 mm
Диаметр патрубка d
Высота патрубка h
3"
11.8 in
4"
15.8 in
6"
19.7 in
Рекомендация:
При проектировании новых систем имеет смысл предусмотреть
наклон патрубка в направлении выпуска продукта из емкости.
Монтаж прибора на наклонном патрубке позволяет уменьшить
ложные отражения от стенки емкости и обеспечивает возмож-
