5 Подключение к источнику питания
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный
36499-R
U-121123
5.5 Схема подключения (двухкамерный
корпус Ex d)
5 6 7 8
1
2
+
( )
(-)
3
1
2
4...20mA

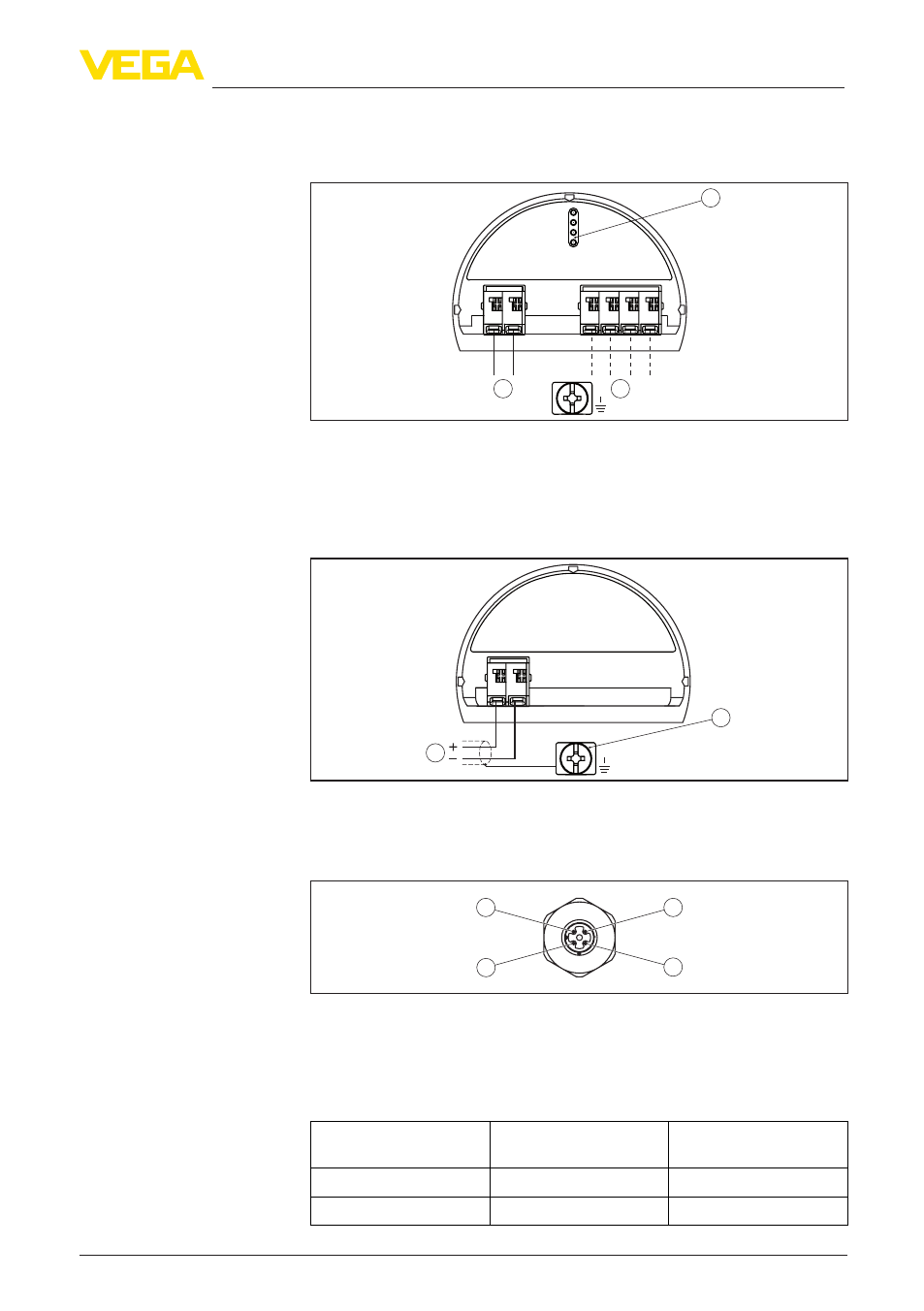

Рис. 29: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
4...20mA
2
1
2
+
( )
(-)
1
Рис. 30: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
3
4
1
2
Рис. 31: Вид штекерного разъема
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Отсек электроники
Отсек подключения
Штекер M12 x 1 для
внешнего блока индика-
ции и настройки
