11 Приложение
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36508-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

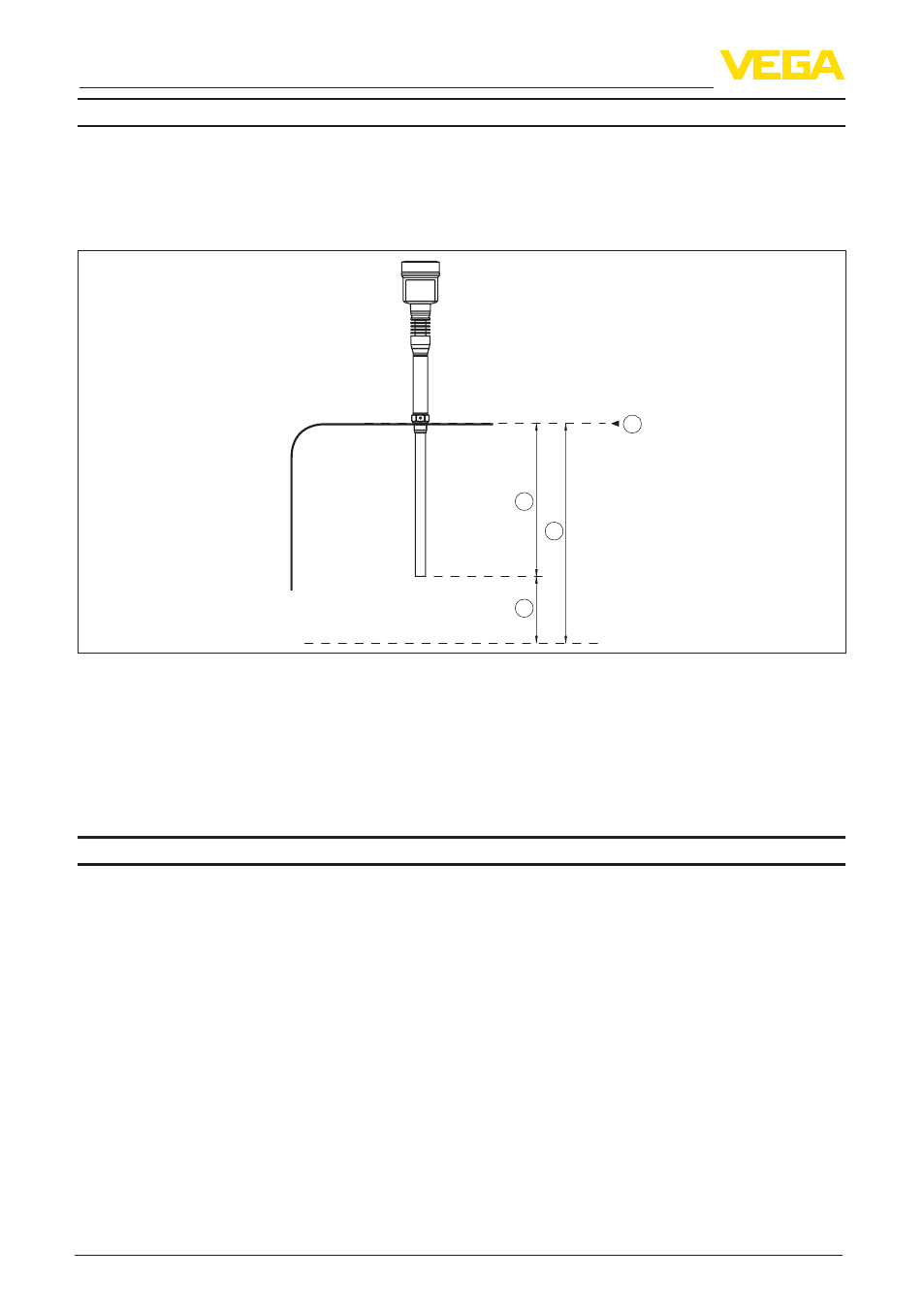

Рис. 22: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
35 m (114.83 ft)
Полезный диапазон измерения
Соответствует длине опускной трубы.
1)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
1)
При длине опускной трубы при поставке с завода 5,85 м (19.19 ft)
