6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36508-R
U-121123
При бесконтактном измерении следует учитывать возможное
влияние рабочих условий. В этом пункте меню отображается
надежность эхо-сигнала от уровня заполнения. Надежность
измерения - это уровень сигнала в dB за вычетом помех. Чем
выше это значение, тем надежнее измерение. При действующем
измерении значения составляют > 10 dB.
"Эхо-кривая" показывает уровень эхосигналов в dB в пределах
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
"Память помех" показывает сохраненные ложные эхосигналы
(см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
"dB" в пределах диапазона измерения.
Сравнение эхо-кривой и памяти помех дает возможность оце-
нить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается под-
меню функций изменения масштаба.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется, а
для использования функций последующего управления состоя-
нием оборудования требуется обязательно. Сохранение должно
выполняться, по возможности, при самом малом уровне.

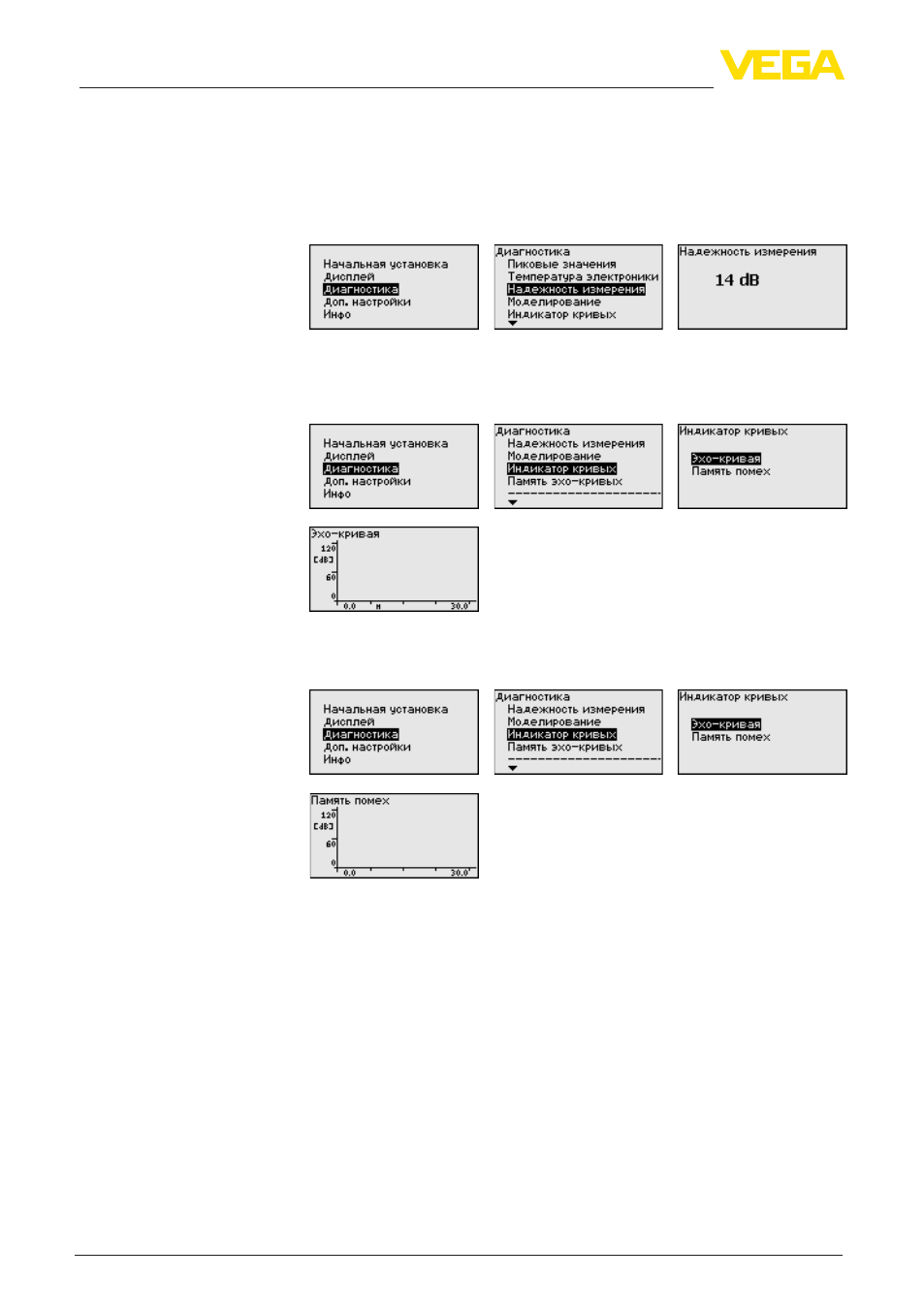

Диагностика/Надеж-
ность измерения
Диагностика/Индикация
кривых
Диагностика/Память
эхо-кривых
