Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) standpipe ver. 4 … 20 mA_HART - four-wire
Страница 27
27
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 62 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36508-R
U-121123

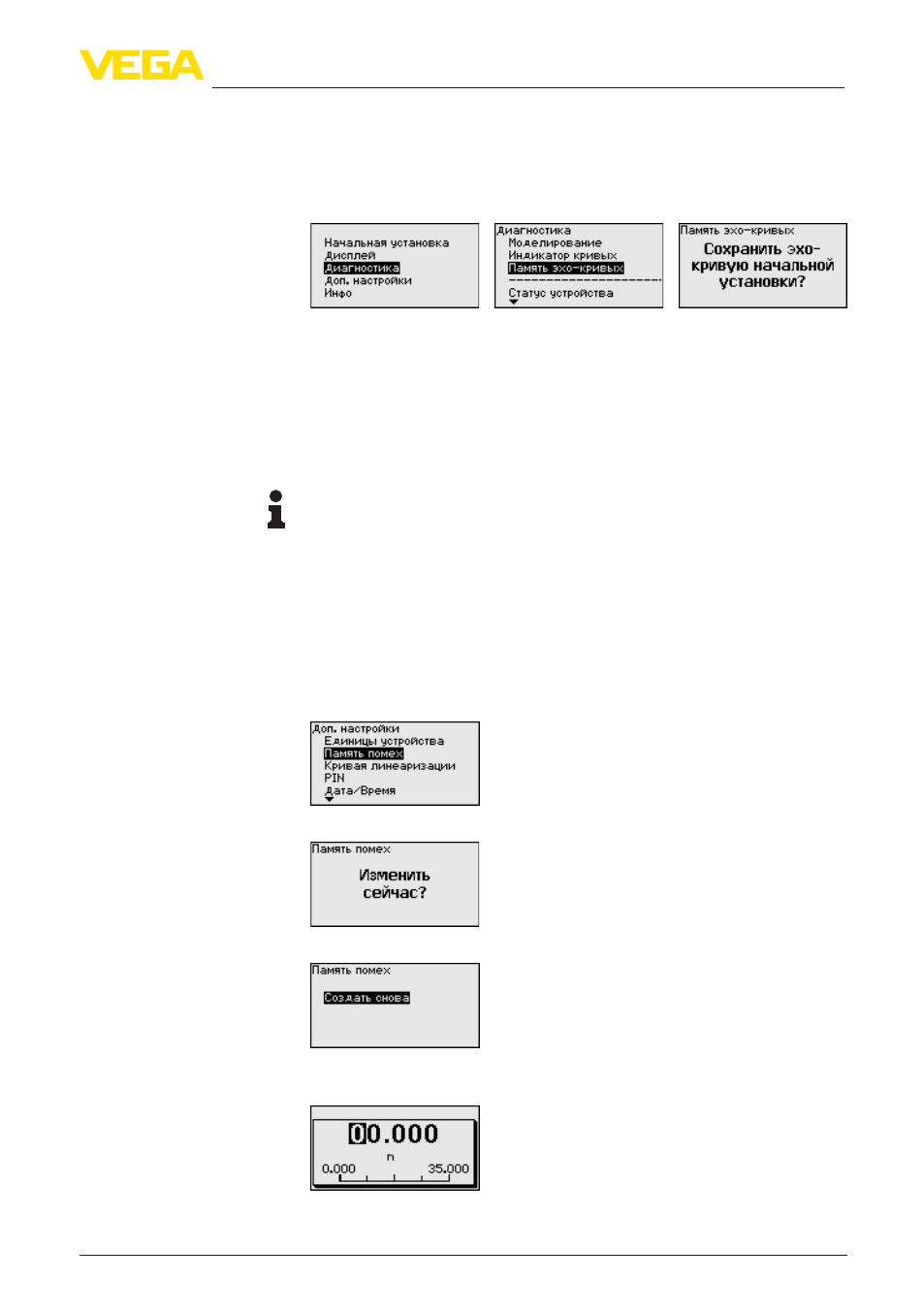

На ПК с ПО PACTware эхо-кривая может быть показана с вы-
соким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
•
Мешалки
•
Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и со-
хранить ложные отраженные сигналы и далее исключать их при
обработке отраженного сигнала от уровня.
Создавать память помех нужно при малом уровне, чтобы были
зарегистрированы все имеющиеся сигналы помех.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Доп. настройки и подтвер-
дить нажатием [OK]. Клавишей [->] выбрать пункт меню
"Память помех" и подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
Доп. настройки/Память
помех
