9 Приложение
VEGABAR 55 • 4 … 20 mA
36733-R
U-130320
Корпус из нержавеющей стали со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
M20x1,5
3
M20x1,5/
½ NPT
M16x1,5
2
1

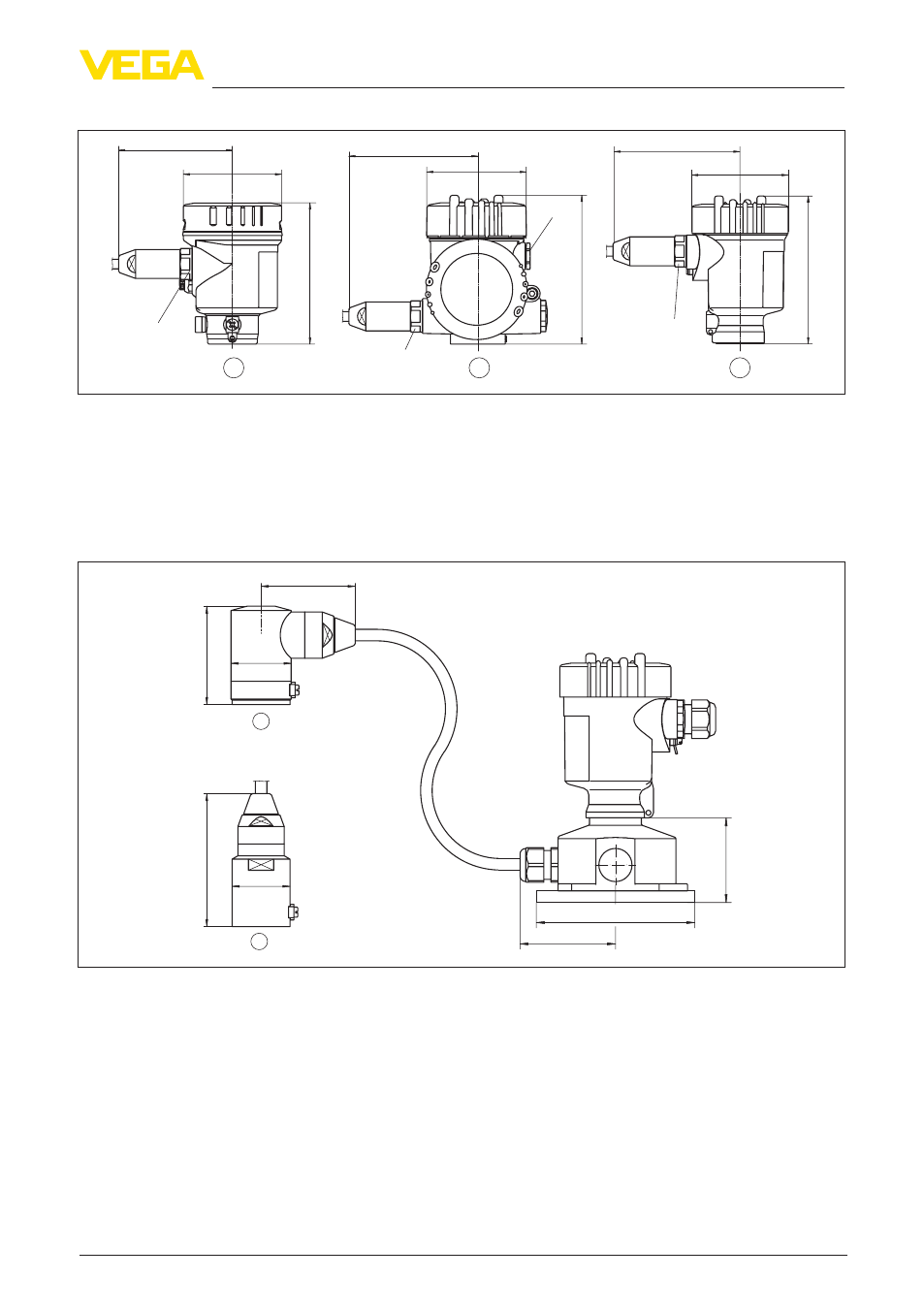

Рис. 24: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
Выносной корпус при исполнении IP 68
1
2
65 mm
(2.68")
68 mm (2.6
8"
)
92 mm (3.6
2"
)
42mm
(1.65")
40mm
(1.57")
~ 66 mm (2.60")
59 mm (2.3
2"
)
110 mm x 90 mm (4.33" x 3.54")
Рис. 25: Исполнение IP 68 с выносным корпусом - пластиковое исполнение
1 Вывод кабеля боковой
2 Вывод кабеля осевой
