9 Приложение

VEGABAR 55 • 4 … 20 mA

36733-R

U-130320

Ʋ Устройство Ex ia

20 … 30 V DC

Ʋ Устройство Ex-d

20 … 36 V DC

Допустимая остаточная пульсация

Ʋ < 100 Hz

U

ss

< 1 V

Ʋ 100 Hz … 10 kHz

U

ss

< 10 mV

Нагрузка

См. диаграмму

1000

750

500

250

12

18

16

14

20

22

24

26

28

30

32

34

36

V

3

1

2

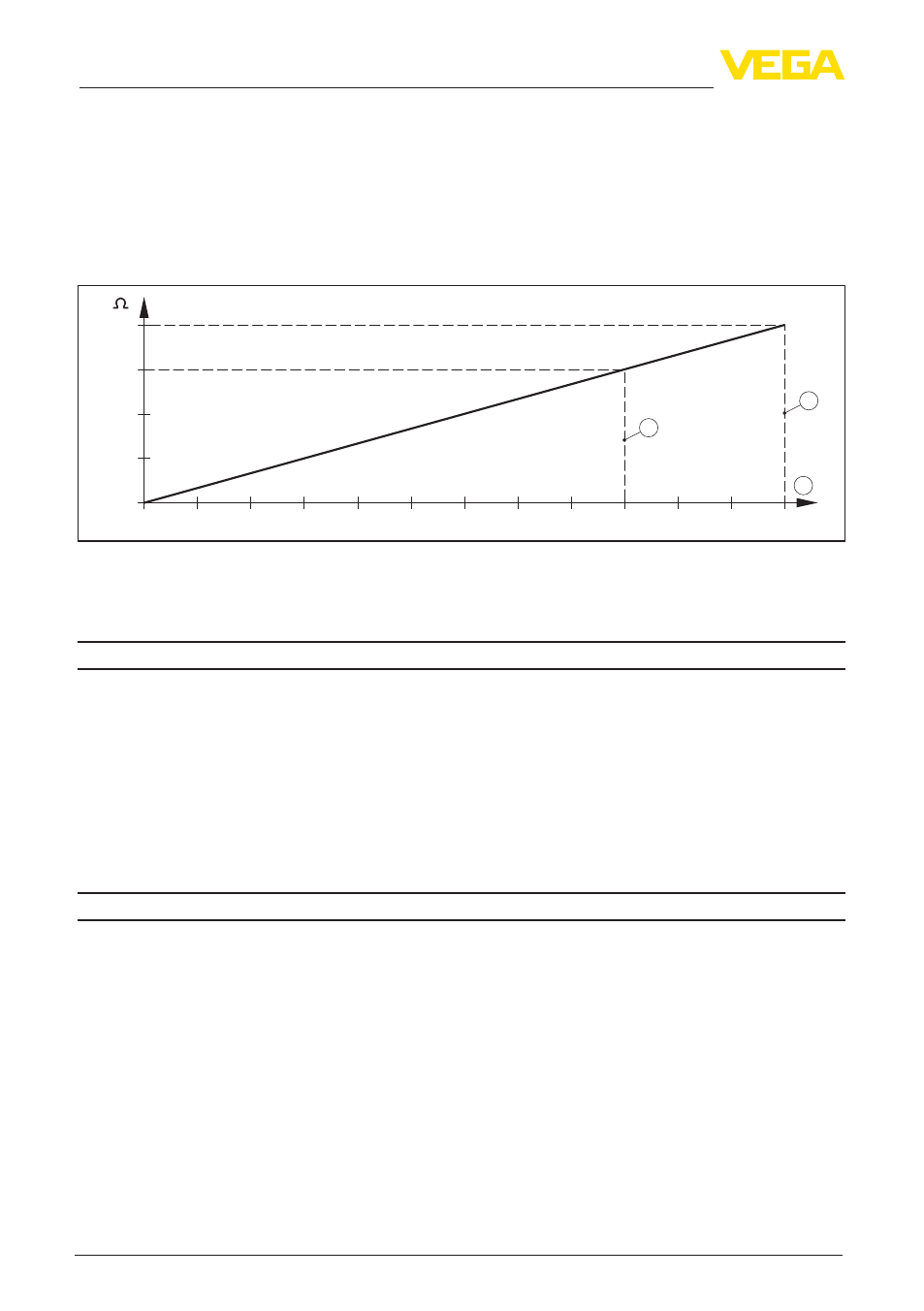

Рис. 19: Диаграмма напряжения
1 Предел напряжения для устройства Ex-ia

2 Предел напряжения (устройство не-Ex/устройство Ex d)

3 Рабочее напряжение

Защита
Степень защиты

Ʋ Стандартный корпус

IP 66/IP 67

13)

Ʋ Корпус из алюминия или нерж.

стали (вариант)

IP 68 (1 bar)

14)

Ʋ Рабочий узел в исполнении IP 68

IP 68 (25 bar)

Ʋ Выносной корпус

IP 65, IP 66/IP 68 (0,2 bar)

Категория перенапряжений

III

Класс защиты

II

Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-

ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может

быть активирована пользователем через модуль индикации и настройки или PACTware.

Функциональная безопасность по IEC 61508-4

Ʋ Одноканальная архитектура

(1oo1D)

до SIL2

Ʋ Двухканальная избыточная архи-

тектура (1oo2D)

до SIL3

13)

Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в

воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-

ренных значений.

14)

Только для устройств с измерительным диапазоном абсолютного давления.
