4 Монтаж
VEGABAR 55 • 4 … 20 mA
36733-R
U-130320
1
2

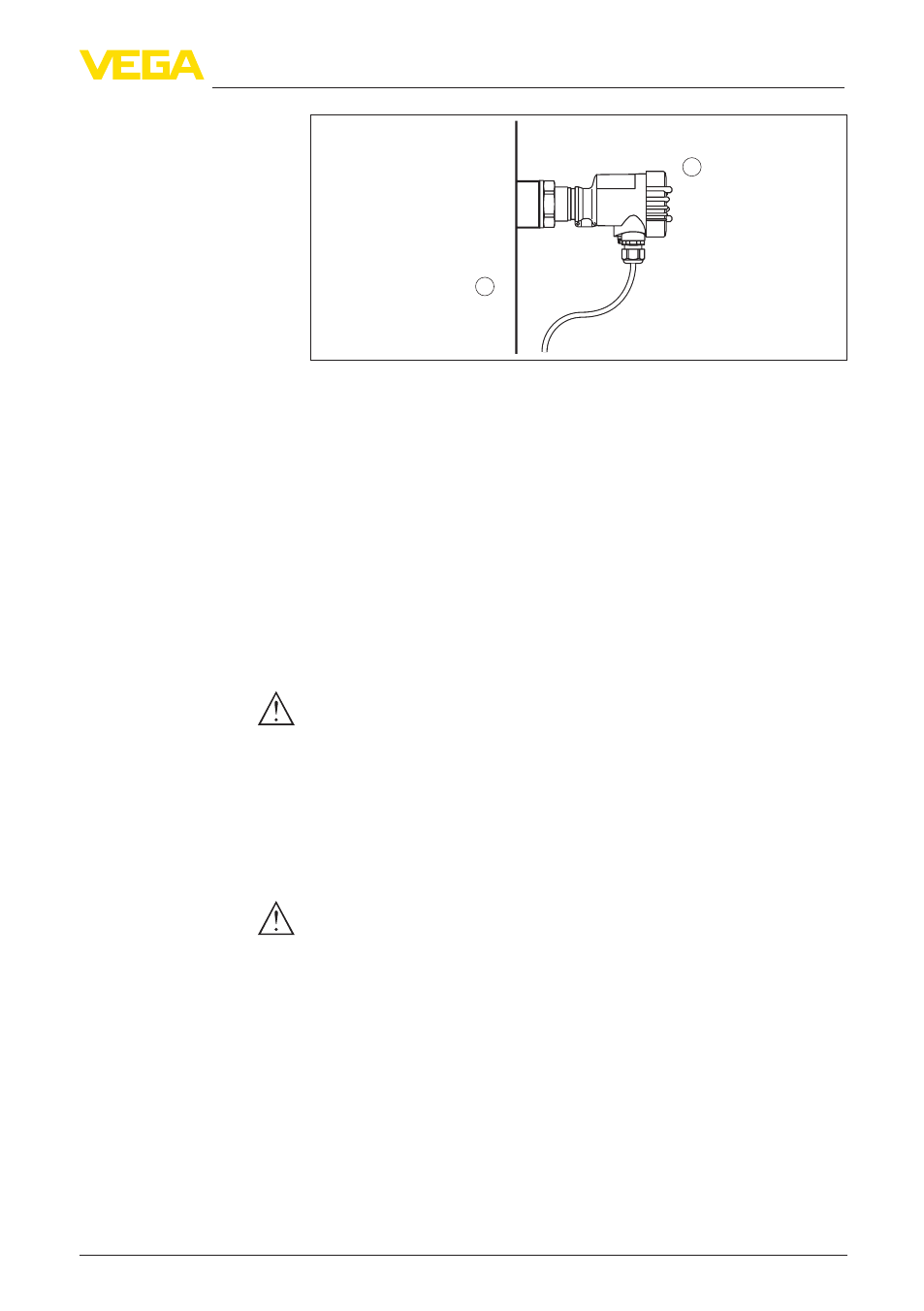

Рис. 5: Диапазоны температур
1 Температура процесса
2 Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 55 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Использовать уплотнение, входящее в комплект устройства, или
подходящее и стойкое к среде уплотнение
Ввернуть VEGABAR 55 в штуцер с помощью гаечного ключа
SW 27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Использовать уплотнение, входящее в комплект устройства, или
подходящее и стойкое к среде уплотнение
Ввернуть VEGABAR 55 в штуцер с помощью гаечного ключа
SW 27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Фланцевое присоединение по DIN/ANSI уплотнить стойким
к измеряемой среде материалом и закрепить VEGABAR 55
подходящими болтами.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и
уплотнения".
4.3 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
Приварные штуцеры
Уплотнение/резьбовой
монтаж
Уплотнение/резьбовой
монтаж
Уплотнение/монтаж с
фланцевым присоеди-
нением
Уплотнение/Монтаж с
гигиеническим присое-
динением
Монтаж на стене
