8
A
A
A
A

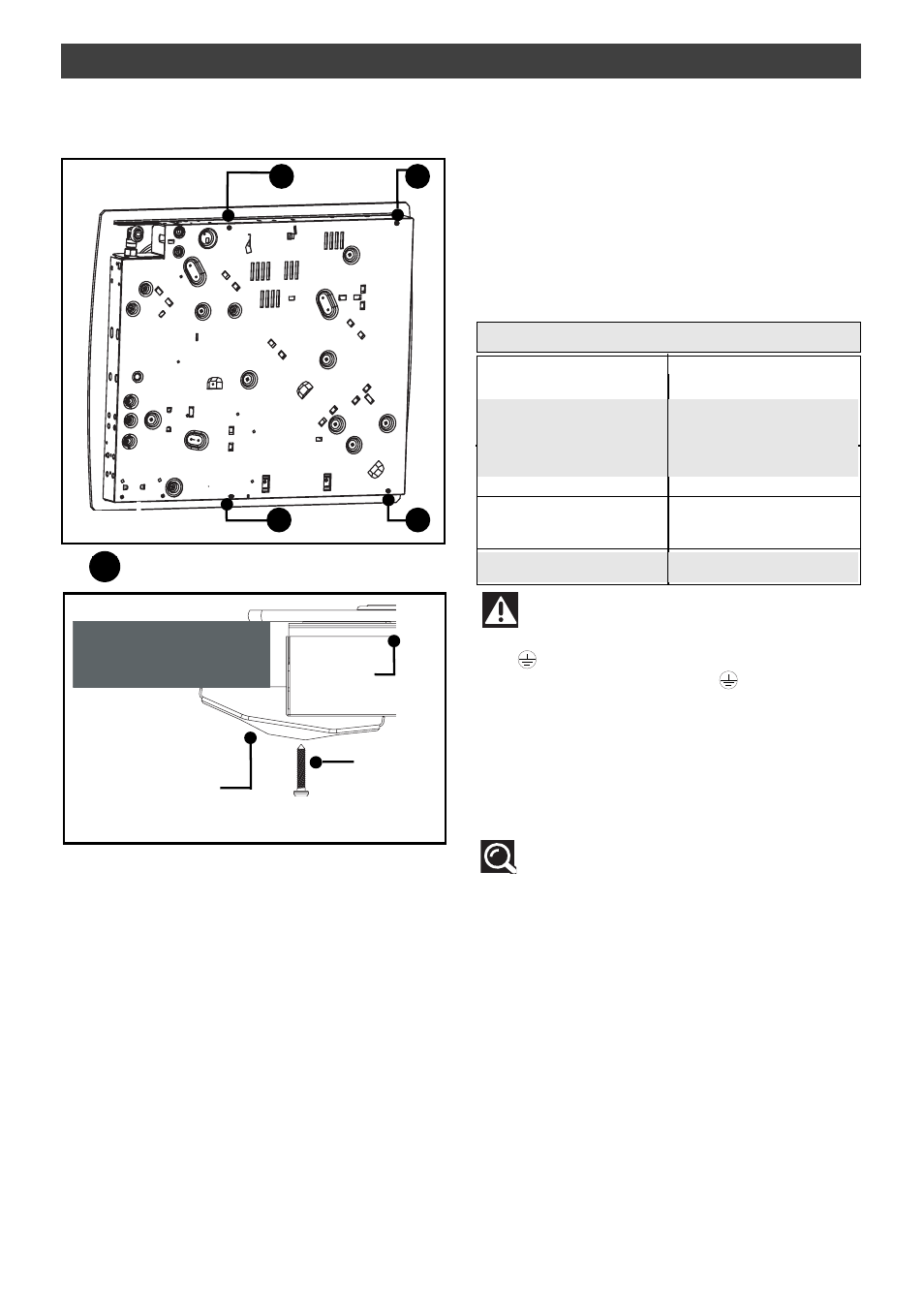

Рис. 01
Рис. 02
Фиксирующая лапка
Винт
Вид корпуса снизу
Отверстия для фиксации
A
Мебель
Сечение используемого кабеля
220 240В ~ – 50 Гц
Кабель H05V2V2F – T90
Исходные данные SAV:
77х9060
Сечение провод
ников в мм
2
Предохранитель
3 проводника,
из которых 1
заземление
1
10 A
1/ УСТАНОВКА ВАШЕГО ПРИБОРА
• СОВЕТЫ ПО ВСТРАИВАНИЮ
• ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Ваш прибор должен быть подключен к моно
фазной сети 220 240 В ~ с помощью 2 х по
лярной розетки + заземление в соответствии
с нормой СEI 60083 или посредством все
полюсного размыкающего устройства
согласно действующим правилам.
После установки прибора к розетке должен
остаться свободный доступ.
Поместите варочную поверхность в выемку в
мебели, немного потянув её к себе.
Расставьте на места головки горелок,
крышки горелок и решётки подставки под
кастрюли.
Подсоедините варочную поверхность к источ
нику газу (см. раздел «Подключение к источ
нику газа») и к электросети (см. раздел «Под
ключение к электросети»).
Вы можете заблокировать поверхность по
Вашему желанию с помощью фиксирующих
лапок, поставляемых вместе с винтами (рис.
02), по углам корпуса. Используйте
отверстия, специально предусмотренные
для этого и обозначен ные на рисунке
выше (Рис. 01).
Перестаньте закручивать винт тогда,
когда фиксирующая лапка начнёт
деформироваться.
Не пользуйтесь при этом гайковёртом.
Внимание
Заземленный провод (зелёно/жёл
тый) соединяется с заземляющим зажи
мом прибора и должен быть соединён с
заземляющим зажимом устройства.
Предохранитель устройства должен быть
рассчитан на 10 А. Если кабель питания
повреждён, его следует заменить другим
кабелем или специальным комплектом,
имеющимся в распоряжении производи
теля или его службы гарантийного
обслуживания.
Совет
При использовании газовой варочной
поверхности выделяется тепло и повыша
ется влажность в помещении, в котором
она установлена. Обеспечьте хорошее про
ветривание на Вашей кухне: оставляйте
открытыми отверстия естественной венти
ляции или установите механическое венти
лирующее устройство (механическую вы
тяжку). Интенсивное и продолжительное ис
пользование варочной поверхности может
вызвать потребность в дополнительном про
ветривании; например, посредством откры
вания окна или более эффективной аэрации;
путём увеличения мощности механической
вытяжку, если таковая есть в наличии. (мини
мальное количество поступающего воздуха
должно быть 2 м3/ч на кВт мощности газа).
Пример: 60 см – 4 газовые горелки
Суммарная мощность:
0,85+1,5+2,25+3,1=7,7кВт
7,7 кВт х 2 = 15,4 м3/ч миним. количества.
