1/ УСТАНОВКА ВАШЕГО ПРИБОРА
мин. 48 см
мин. 3 см
мин. 30 см
56 см / 26,5 см
мин. 30 см
мин. 5,8 см
мин. 70 см
Рис. 01
Рис. 02
Корпус
Уплотнитель
ПРИБОР
Стандарт
ный
вырез
в мебели
Стандарт
ный
вырез
в мебели
Наружные
размеры
над
рабочей
поверх
ностью
Наружные
размеры
под
рабочей
поверх
ностью
Ширина Глубина Толщина Модель
56 см
26,5 см
71 см
31 см
55,4 см
26 см
49 см
49см
52,2 см
51 см
47 см
47 см
В зависи
мости от
мебели
В зависи
мости от
мебели
5 см
5 см
5,1 см
5,1 см
60 см
30 см
60 см
30 см
60 см
30 см
• ВЫБОР МЕСТОПОЛОЖЕНИЯ
• ВСТРАИВАНИЕ
Ваш прибор должен быть встроен в опор
ную мебельную плиту толщиной минимум
3 см, сделанную из термостойкого мате
риала или покрытую таким материалом.
Чтобы не затруднять работу с посудой, ни
слева, ни справа от варочной поверхности
не должно быть мебели или стенок ближе
чем на расстоянии 30 см.
Если горизонтальная перегородка распо
ложена под варочной поверхностью, она
должна находиться на расстоянии 10 15
см ниже рабочей поверхности. В любом
случае не храните пульверизаторы и сред
ства, находящиеся под давлением, в отде
лении под варочной поверхностью (см.
раздел «Правила техники безопасности»).
Перед установкой варочной поверхности
для обеспечения герметичности между
столом и рабочей поверхностью приклейте
уплотнительную прокладку, находящуюся в
конверте:

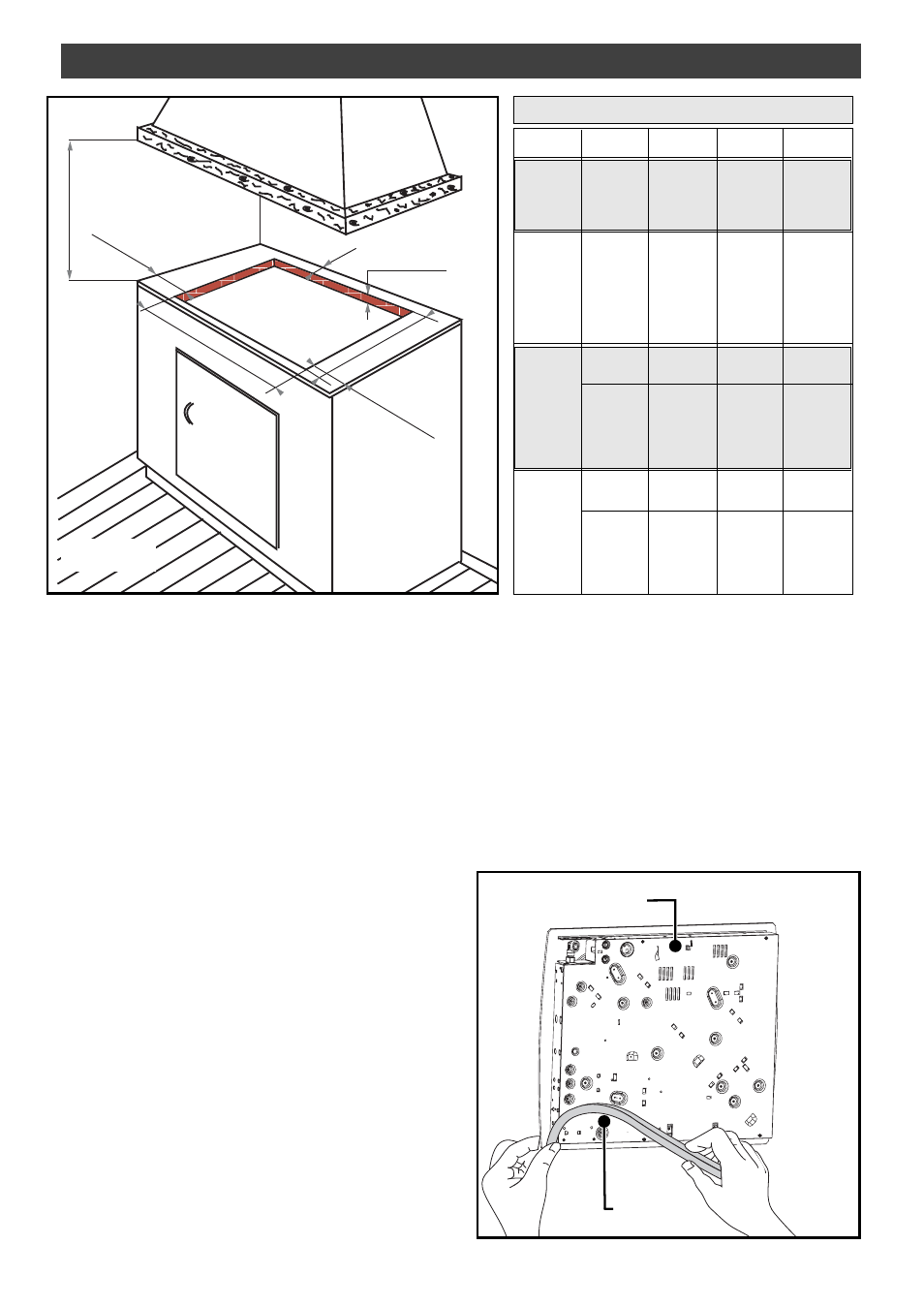

Руководствуйтесь схемой (Рис. 01).
Снимите решётку подставку под кастрю
лю, крышки горелок и головки горелок,
запомнив их положение.
Поверните варочную поверхность лицом
к себе и осторожно, чтобы не повредить
ручки и свечи зажигания, поместите её над
выемкой в мебели.
Чтобы обеспечить герметичность между
варочной поверхностью и рабочей поверх
ностью приклейте уплотнитель из пенома
териала, по внешнему контуру варочной
поверхности (Рис. 02)
