Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока назад
должен быть слышен звук защелкивания.
3
.4
Порядок подключения электроники
датчика
Данный порядок подключения выполняется только в том случае,
когда электроника датчика должна иметь отдельный источник
питания, например когда необходимо обрабатывать сигнал
4 … 20 mA.
Выполнить следующее:
1
Отвинтить крышку верхней камеры корпуса
2
Внутренний соединительный кабель отсоединить от клемм и
изолировать
3
Удалить заглушку на верхней камере корпуса
4
Установить прилагаемый в комплекте кабельный ввод
5
Выполнить подключение датчика согласно инструкции в
руководстве по эксплутации датчика
3
.5
Схема подключения
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)

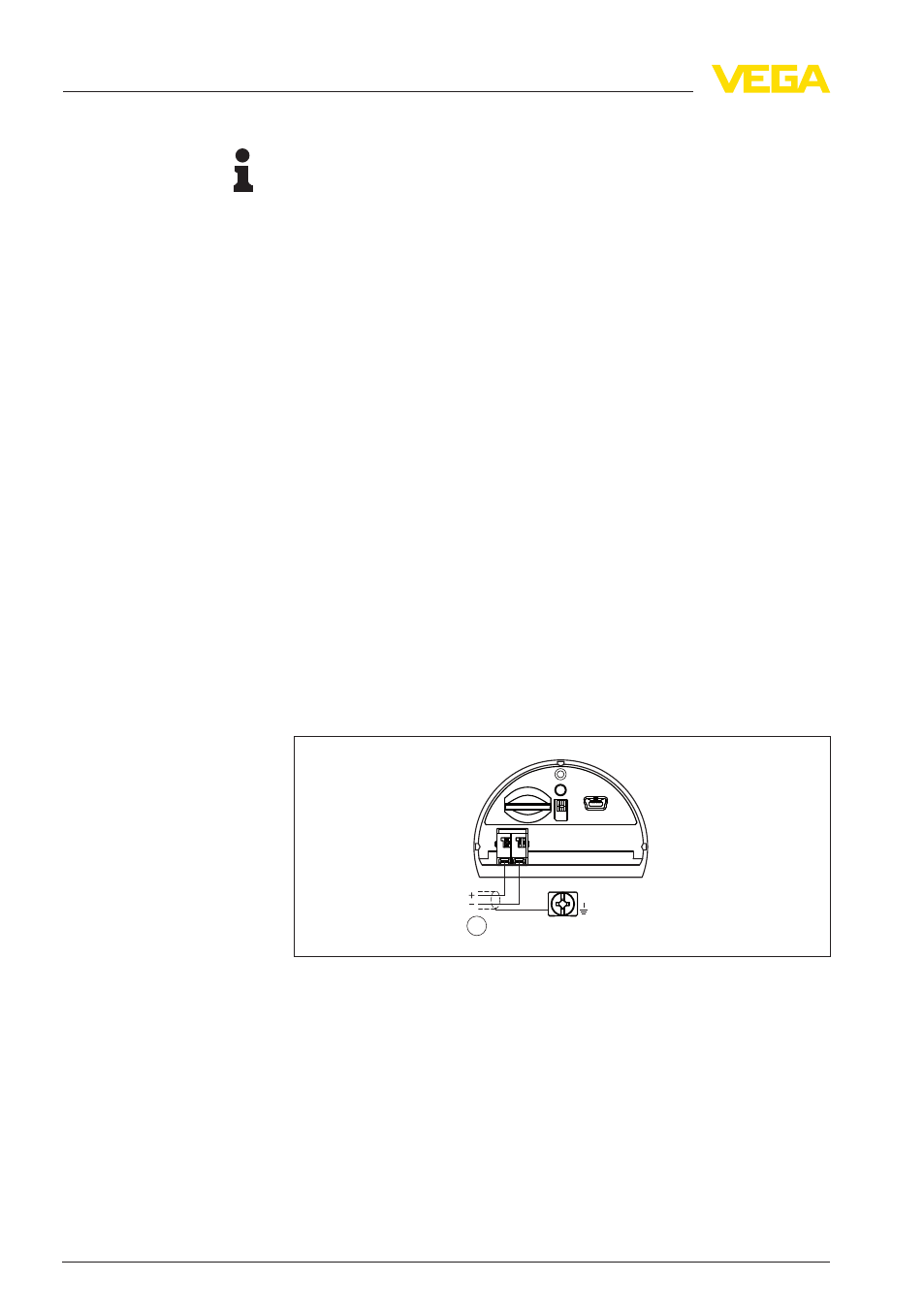

Рис. 3: Подключение питания PLICSMOBILE
1
Питание
Схема подключения
PLICSMOBILE
8
PLICSMOBILE •
Модуль GSM/GPRS
3 Подключение к источнику питания
