2
Ослабить накидную гайку расположенного слева кабельного
ввода
3
Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4
Вставить кабель в корпус через кабельный ввод.

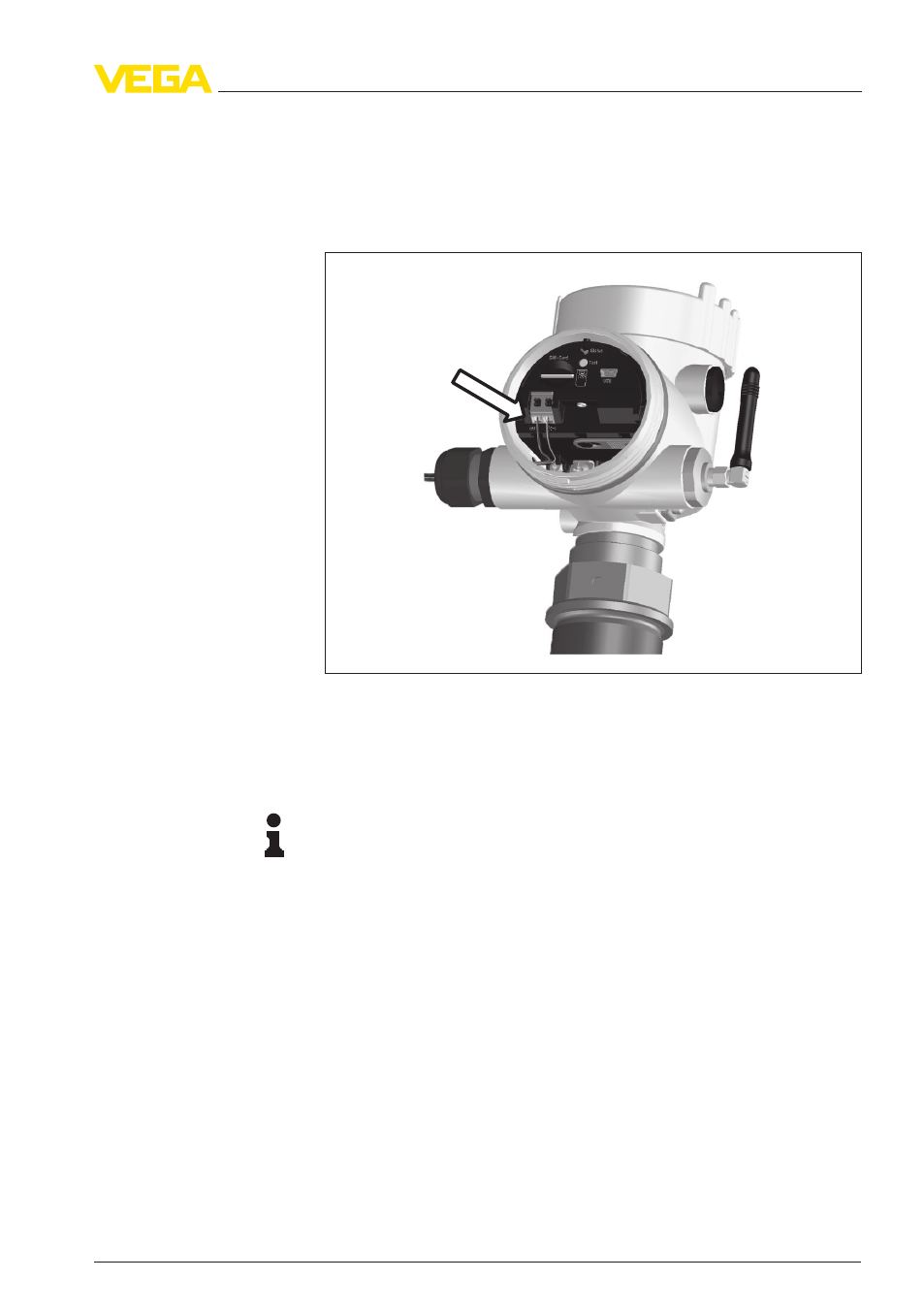

Рис. 2: Подключение: шаги 4 и 5
5
Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
6
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
7
Экран подключить к внутренней клемме заземления,
внешнюю клемму заземления соединить с выравниванием
потенциалов.
8
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
9
Завинтить крышку корпуса.
Электрическое подключение выполнено.
PLICSMOBILE •
Модуль GSM/GPRS
7
3 Подключение к источнику питания
