Страница 12: 5пуск в эксплуатацию
5
Пуск в эксплуатацию
5
.1
Система настройки
Для настройки требуется персональный компьютер с
программным обеспечением PACTware и соответствующим DTM.
Подключение к компьютеру осуществляется с помощью
стандартного кабеля мини-USB (в комплекте). В PLICSMOBILE
должна быть вставлена SIM-карта с опцией передачи данных и
отключенной блокировкой включения. На месте монтажа должно
быть достаточное покрытие используемой сети GSM/GPRS.
На самом устройстве для настройки используются только
тестовая клавиша и светодиодный индикатор, посредством
которых проверяется готовность и состояние устройства
(
подключение к сети GSM, резервный режим …).
4
1
3
2
USB
Status
Test
SIM-Card

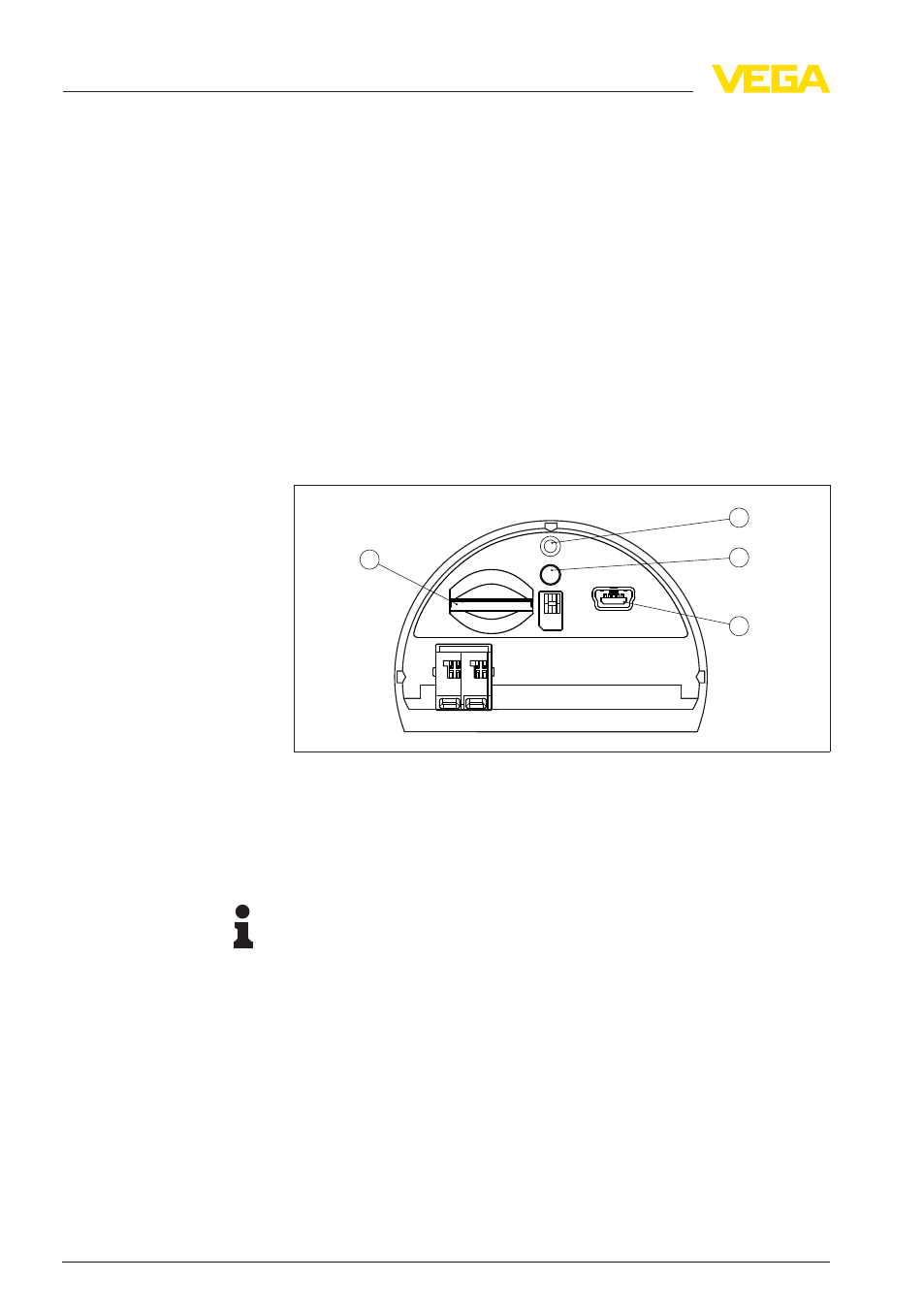

Рис. 4: Элементы индикации и настройки
1
Вставка SIM-карты
2
Индикатор состояния
3
Клавиша для проверки готовности
4
Интерфейс мини-USB
Информация:
Описание функций клавиши и индикатора состояния см. в гл.
"Мобильная сеть и SIM-карта".
5
.2
Подключение ПК
Параметрирование PLICSMOBILE осуществляется через ПК и
интерфейс USB. Необходимый разъем находится в корпусе
электроники. Нормальная работоспособность интерфейса USB
гарантируется только в ограниченном температурном диапазоне
0 … +60 °C.
Если порт USB у персонального компьютера является портом с
полной мощностью, то питание для PLICSMOBILE будет
подаваться через USB, и поэтому параметрирование устройства
Условия для настрой-
ки
Элементы индикации
и настройки
Подключение ПК через
USB
12
