80
11 Приложение
VEGAPULS 63 • Foundation Fieldbus
36514-R
U-130320
VEGAPULS 63, фланцевое исполнение
31,5 mm (1.24"
)
163,5 mm (6.44"
)
ø 75 mm
(2.95")
3
2
4 mm / 8mm (0.16" / 0.32"
)
15,5 mm (0.61"
)
102 mm (4.02"
)
ø 44 mm
(1.73")
1
3
4 mm / 8 mm (0.16" / 0.32"
)

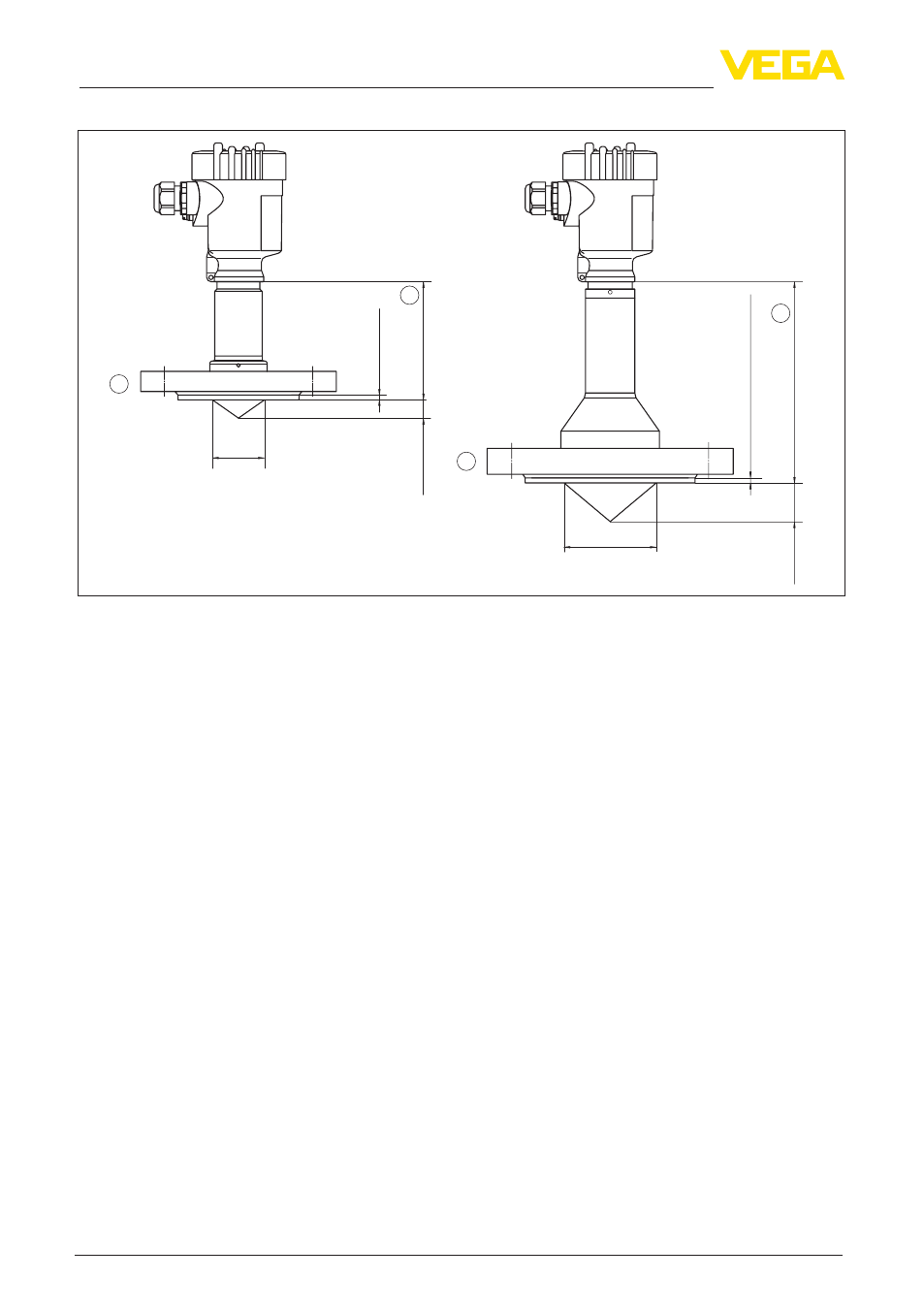

Рис. 62: VEGAPULS 63, фланцевое исполнение
1 DN 50/DN 65 и 2"/2½"
2 от DN 80 и от 3"
3 При корпусах из нержавеющей стали и алюминиевых двухкамерных корпусах этот размер составляет
98 мм (3.86")
