11 Приложение
VEGAPULS 63 • Foundation Fieldbus
36514-R
U-130320
Функциональный блок ПИД-контроля PID Control
Функциональный блок "PID Control " является ключевым блоком для разнообразных задач
автоматизации управления процессом и применяется универсально. ПИД-блоки могут быть
каскадными, если это требуется или желательно в случае различных временных констант
первичного и вторичного измерения.

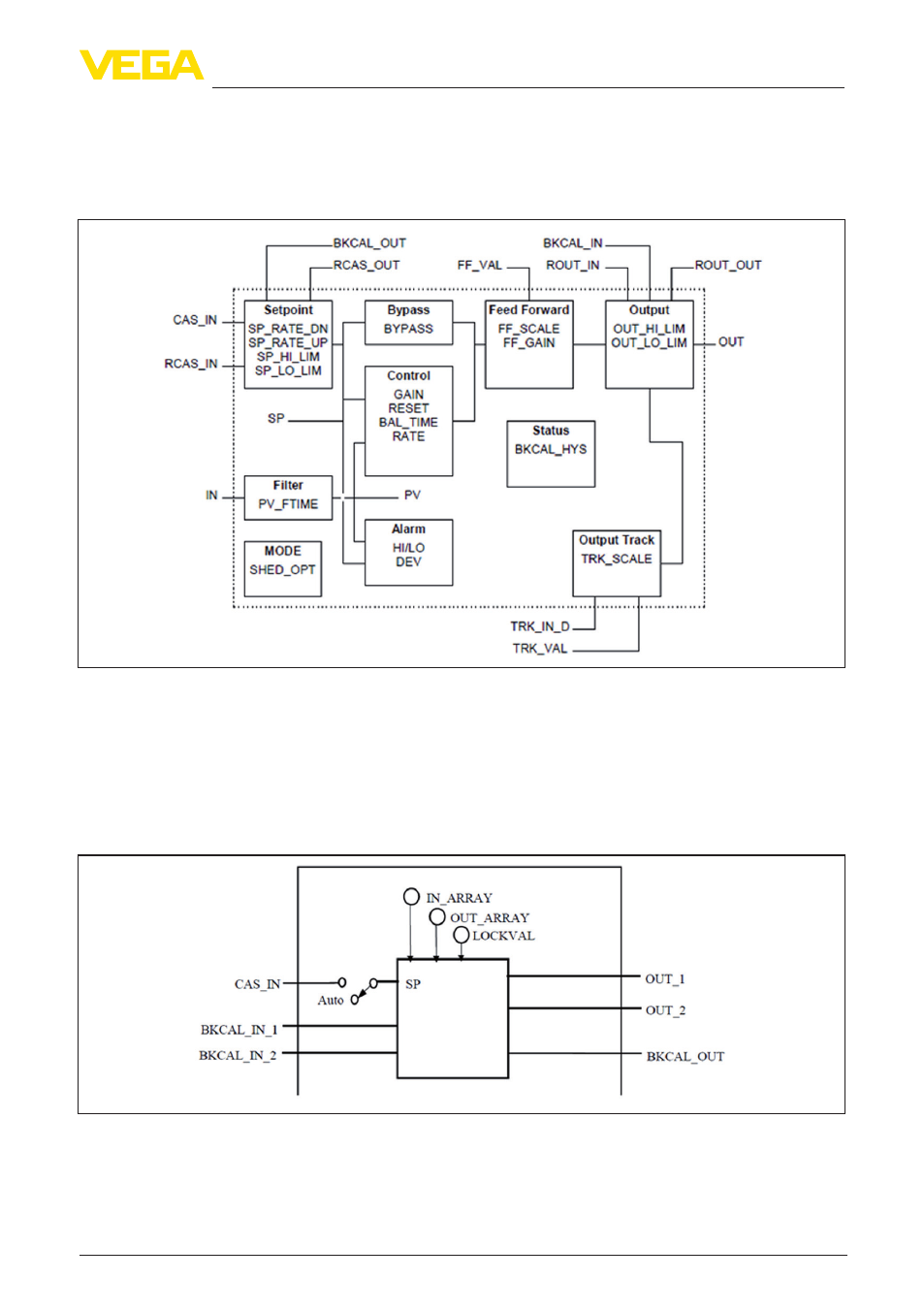

Рис. 51: Схема функционального блока PID Control
Функциональный блок распределителя выхода Output Splitter
Функциональный блок "Output Splitter" генерирует два управляющих выхода из одного
входа. Каждый выход является линейным отображением части входа. Реализуется функция
обратного счета, при этом функция линейного отображения используется обращенно.
Каскадирование нескольких Output Splitter поддерживается интегрированной таблицей
решений для возможного комбинирования входов и выходов.
Рис. 52: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
Функциональный блок "Signal Characterizer" имеет два канала, чьи выходы связаны с
соответствующим входом нелинейно. Нелинейная зависимость определяется поисковой
