5 Подключение к шинной системе
VEGAPULS 63 • Foundation Fieldbus
36514-R
U-130320
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68 (1 bar)
1
2

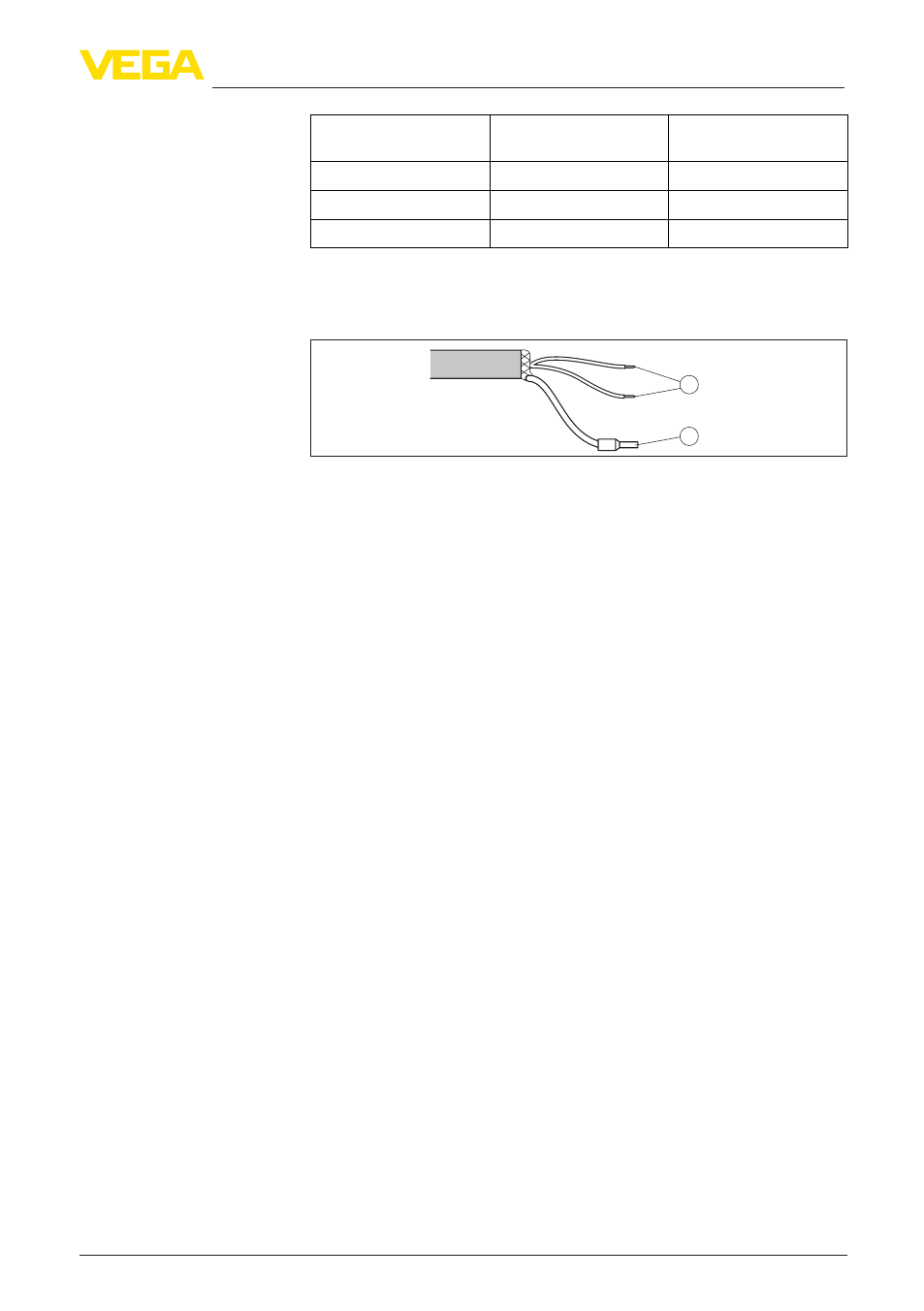

Рис. 24: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.7 Фаза включения
После подключения VEGAPULS 63 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства.
Выполняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное
значение, оно выдается на линии сигнала. Значение
соответствует текущему уровню и уже выполненным
установкам, например заводской установке.
Назначение прово-
дов соединительного
кабеля
