10 Приложение
VEGABAR 52 • Foundation Fieldbus - с климатической компенсацией
36789-R
U-130320
VEGABAR 52 с фланцевым присоединением для бумажной
промышленности 1
FG
TR
TS
EW
158 mm (6.22"
)
40 mm (1.58"
)
ø 38 mm
(1.50")
ø 59 mm
(2.32")
ø 48 mm
(1.89")
ø 32...60 mm
(1.26...2.36")
ø 48...90 mm
(1.89...3.54")
52 mm (2.05"
)
24 mm (0.95"
)
30...300 mm (1.18...11.81"
)
40 mm (1.58"
)
25...300 mm (0.98...11.81"
)
40 mm (1.58"
)

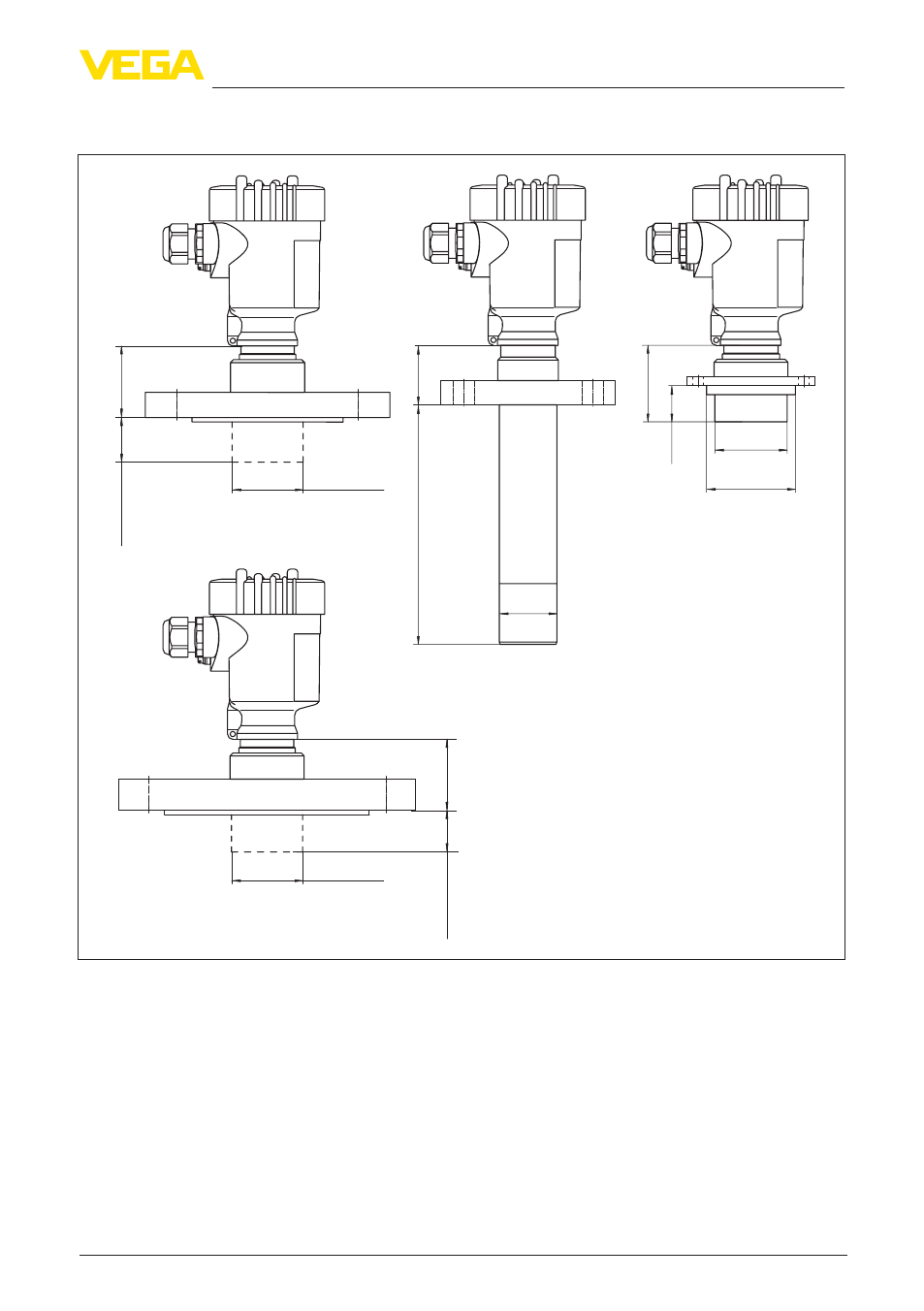

Рис. 43: VEGABAR 52 с фланцевым присоединением для бумажной промышленности: TR = фланец DN 50
с тубусом по выбору, TS = фланец DN 80 с тубусом по выбору, FG = фланцевый тубус для шарового крана,
EW = фланец для отверстия под манометр
