10 Приложение
VEGABAR 52 • Foundation Fieldbus - с климатической компенсацией
36789-R
U-130320
VEGABAR 52, резьбовое присоединение 2
GF
GE
GW
GG
SW46
SW55
G1 ½ A
G2 A
G1 ½ A
50 mm (1.97"
)
55 mm (2.17"
)
22 mm (0.87"
)
SW60
57 mm (2.24"
)
30 mm (1.18"
)
25 mm (0.87"
)
ø 55 mm
(2.17")
ø 68 mm
(2.68")
ø 60 mm
(2.36")
SW 46
1 ½”NPT
50 mm (1.97"
)
22 mm (0.87"
)
ø 55 mm
(2.17")

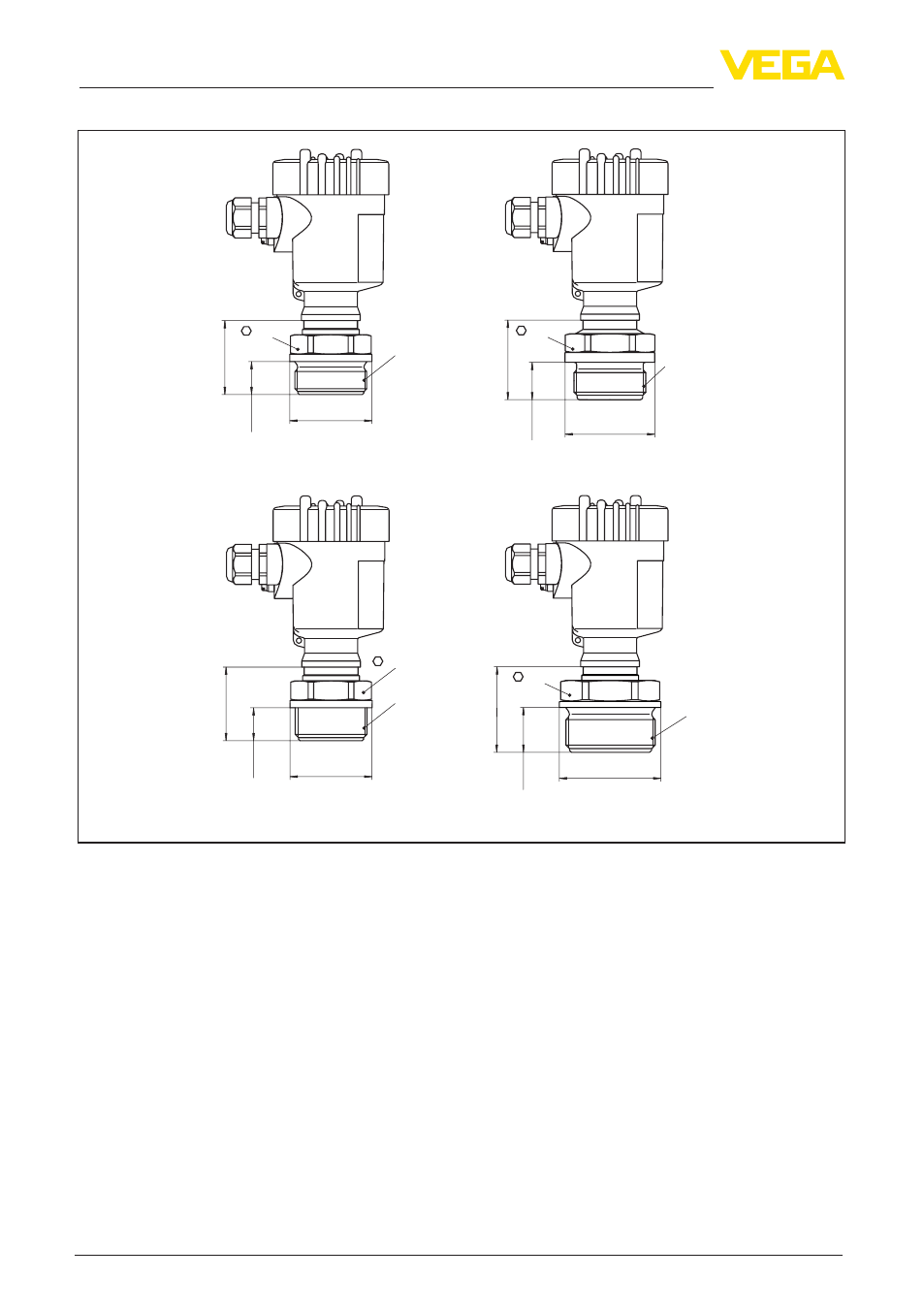

Рис. 38: VEGABAR 52 с резьбовым присоединением: GG = G1½ A, GW = G1½ A PVDF, GN = 1½ NPT, GE =
G2 A
При исполнении для диапазона температур до 150 °C/302 °F продольный размер
увеличивается на 28 мм (1.1 in).
